ورق لچکی چیست و چه کاربردی دارد؟

طراحی و اجرای سازه‌های فولادی، فرآیندی مبتنی بر مدیریت دقیق مسیرهای انتقال بار است. در این ساختارها، گره‌ها و اتصالات، گلوگاه‌های اصلی توزیع نیرو محسوب می‌شوند. ضعف در طراحی یا اجرای یک اتصال، صرف‌نظر از مقاومت بالای تیرها و ستون‌های اصلی، می‌تواند به گسیختگی پیش‌رونده و فروپاشی کل سیستم منجر شود. برای جلوگیری از تمرکز تنش، کمانش موضعی و خستگی ساختاری در محل اتصال اعضا، مهندسان از قطعات تقویت‌کننده استفاده می‌کنند. یکی از حیاتی‌ترین و پرکاربردترینِ این قطعات، ورق‌های اتصال‌دهنده یا تقویت‌کننده زاویه‌دار هستند. این مقاله با رویکردی کاملا تخصصی، به بررسی ابعاد فنی، متالورژیکی و کاربردی این قطعه در صنعت فولاد می‌پردازد.

لچکی چیست؟

در ادبیات فنی سازه‌های فلزی، ورق لچکی (Gusset Plate) قطعه‌ای فولادی است که در محل تلاقی دو یا چند عضو باربر (مانند اتصال تیر به ستون، بادبند به قاب یا در بیس‌پلیت‌ها) جوش داده شده یا پیچ می‌شود.

وظیفه اصلی این ورق، ایجاد یک مسیر ایمن و پیوسته برای انتقال نیروهای برشی، محوری و لنگرهای خمشی میان اعضای متقاطع است. حضور ورق لچکی، با افزایش سطح مقطع موثر در ناحیه اتصال، تنش‌های متمرکز را در سطح وسیع‌تری پخش کرده و مانع از پلاستیک شدن زودرس لبه‌های مقاطع اصلی می‌گردد. در واقع، این قطعه به عنوان یک میانجی ساختاری عمل می‌کند که هندسه اتصال را یکپارچه نگه می‌دارد.

انواع لچکی در اتصالات فلزی

انتخاب جنس لچکی در اتصالات سازه‌ای، رابطه‌ای مستقیم با شرایط محیطی پروژه و نوع بارگذاری دارد. یک اصل متالورژیکی و بنیادین در این زمینه آن است که تنش تسلیم (Yield Strength) متریال ورق اتصال، همواره باید برابر یا بیشتر از اعضای متصل‌شونده باشد تا از گسیختگی پلاستیک در چشمه اتصال جلوگیری شود.

در اسکلت‌های فلزی متعارف با بارگذاری استاتیک، فولادهای ساختمانی کربن‌دار مانند ورق St37 گزینه‌ای استاندارد و اقتصادی محسوب می‌شوند. با این حال، در سوله‌های سنگین، پایپینگ صنعتی و اتصالاتی که تحت بارهای دینامیکی و ارتعاشی شدید قرار دارند، استفاده از فولاد پرمقاومت St52 برای تامین ظرفیت باربری (بدون نیاز به افزایش نامتعارف ضخامت ورق) الزامی است.

برای محیط‌های مرطوب و اتمسفرهای خورنده نظیر سازه‌های فراساحلی یا دکل‌های انتقال نیرو، استفاده از لچکی گالوانیزه گرم ضرورت می‌یابد. نکته فنی و کمتر پرداخته‌شده در خصوص این قطعات، محدودیت جوشکاری آن‌هاست؛ حرارت بالای جوش موجب سوختن لایه محافظ زینک و تخلخل در حوضچه جوش می‌شود، لذا این قطعات مقاوم در برابر خوردگی، غالبا برای اتصالات پیچ‌ومهره‌ای اصطکاکی طراحی می‌گردند.

علاوه بر موارد فوق، در کارخانجات شیمیایی و صنایع غذایی که رعایت بهداشت و مقاومت مطلق در برابر اسیدها حیاتی است، از لچکی‌های استنلس استیل استفاده می‌شود. همچنین در سازه‌های فضاکار و زیرسازی نماهای مدرن که فاکتور نسبت مقاومت به وزن و کاهش بار مرده اهمیت بحرانی دارد، لچکی‌های آلومینیومی جایگزین فولاد می‌شوند تا انسجام هندسی گره با کمترین وزن ممکن حفظ گردد.

بررسی تخصصی لچکی پای ستون

یکی از استراتژیک‌ترین نقاط هر اسکلت فلزی، محل اتصال ستون به فونداسیون است. لچکی پای ستون وظیفه مهار لنگر واژگونی و جلوگیری از بلندشدگی ورق کف‌ستون را بر عهده دارد.

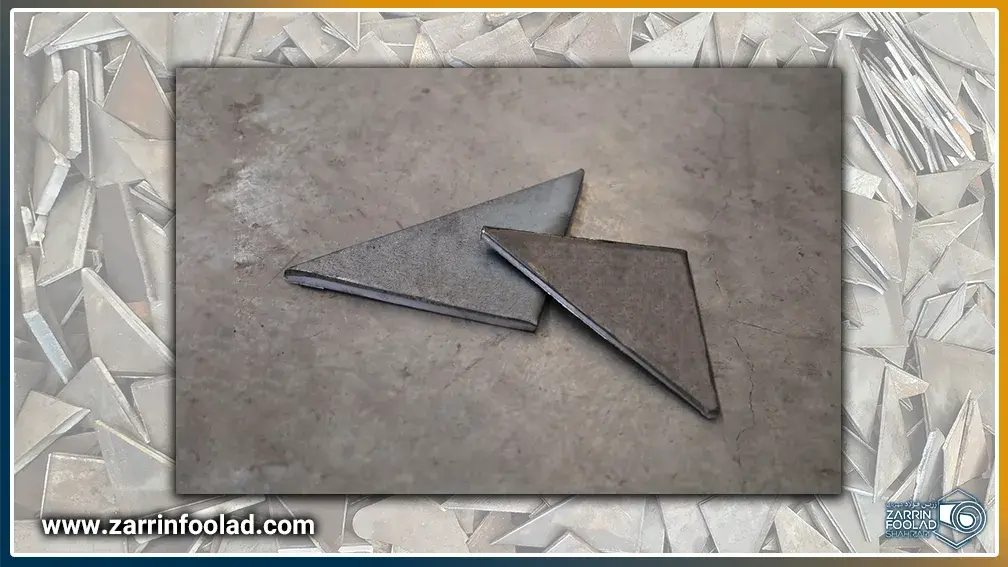

هنگامی که بارهای جانبی (نظیر زلزله یا باد) به سازه اعمال می‌شود، ستون تمایل به چرخش حول محور خود در ناحیه بیس‌پلیت دارد. جوش دادن انواع لچکی مثلثی در پیرامون مقطع ستون و اتصال آن‌ها به ورق کف‌ستون، سختی خمشی این گره را به شدت افزایش می‌دهد. این قطعات، نیروی متمرکز ناشی از بال‌های ستون را دریافت کرده و به صورت یکنواخت به سطح بتن منتقل می‌کنند؛ نتیجه این فرآیند، کاهش ضخامت مورد نیاز برای بیس‌پلیت و جلوگیری از تغییر شکل کاسه‌ای در آن است.

کاربردهای صنعتی ورق لچکی فلزی

استفاده از این قطعات به اسکلت ساختمان‌ها محدود نمی‌شود و در صنایع سنگین کاربردهای غیرقابل جایگزینی دارند:

• جرثقیل‌های دروازه‌ای و سقفی: تامین پایداری تیرهای حمال تحت بارهای دینامیکی شدید.
• صنایع پایپینگ و مخازن تحت فشار: تقویت پایه‌های نگهدارنده مخازن (Saddle Supports) برای جلوگیری از لهیدگی دیواره.
• شاسی ماشین‌آلات سنگین و دکل‌های مخابراتی: حفظ انسجام هندسی سیستم تحت بارهای متغیر.

نکات متالورژیکی در ساخت لچکی آهن

رفتار مکانیکی قطعات اتصالی تنها تابع ابعاد لچکی نیست؛ بلکه ساختار کریستالی فولاد و جهت نورد ورق نیز در عملکرد آن‌ها تاثیرگذار است. لچکی آهن باید از ورق‌هایی برش بخورد که جهت نورد آن‌ها با راستای تنش‌های اصلی وارده هم‌خوانی داشته باشد. در صورت بارگذاری عمود بر جهت نورد ورق در ضخامت‌های بالا، پدیده‌ای مخرب به نام پارگی لایه‌ای در ناحیه جوش رخ می‌دهد. علاوه بر این، در اتصالات تحت بارهای چرخه‌ای، توجه به خستگی ساختاری لچکی‌ها الزامی است. لبه‌های برش‌خورده با هواگاز باید حتما سنگ‌زنی شوند تا ریزترک‌های ناشی از تنش حرارتی برش، به نقاط شروع شکست خستگی تبدیل نشوند.

تحلیل عوامل موثر بر قیمت لچکی آهن

 برآورد هزینه‌های اجرای اسکلت فلزی نیازمند تسلط بر قیمت تمام‌شده قطعات اتصال است. برخلاف اقلامی که قیمت واحد و مشخصی در بازار دارند (برای مثال تنها با یک استعلام ساده می‌توان از قیمت تسمه گالوانیزه مطلع شد)، محاسبه قیمت لچکی آهن به دلیل فرآیندهای جانبی، پیچیدگی‌های خاص خود را دارد. قیمت نهایی این قطعات برآیندی از سه فاکتور اصلی است: ۱. قیمت ورق پایه: وزن و آلیاژ ورق فولادی(معمولاST37 یاST52) پایه اصلی هزینه‌هاست. ۲. هزینه خدمات برش: استفاده از تکنولوژی‌های دقیق مانند برش پلاسما یا لیزرCNC هزینه را افزایش می‌دهد اما لبه‌هایی بدون تنش پسماند و دقیق‌تر تحویل می‌دهد. ۳. مدیریت پرت ورق: مهم‌ترین عامل در کاهش هزینه‌ها، استفاده از نرم‌افزارهای چیدمان(Nesting) برای جانمایی قطعات روی شیت اصلی است. هرچه الگوریتم چیدمان بهینه‌تر باشد، ضایعات کمتر شده و قیمت تمام‌شده هر عدد لچکی به طرز چشمگیری کاهش می‌یابد.

نتیجه‌گیری

 ورق‌های اتصال و تقویت‌کننده، ستون فقرات پنهان در هر سازه فولادی هستند. درک دقیق مکانیزم عملکردی آن‌ها، شناخت انواع فرم‌های هندسی و رعایت استانداردهای متالورژیکی در برش و جوشکاری، مرز میان یک سازه ایمن و یک سازه آسیب‌پذیر را مشخص می‌کند. بهینه‌سازی در طراحی این قطعات نه تنها ایمنی اتصالات را تضمین می‌کند، بلکه با مدیریت صحیح فرآیند ساخت، تاثیر مثبتی بر توجیه اقتصادی پروژه‌های کلان صنعتی خواهد داشت.
