وال پست تلسکوپی چیست؟ دیتیل اجرا، مزایا و خطاهای نصب

وقتی دیوار بعد از نازک‌کاری ترک می‌خورد، همیشه مشکل از گچ، بلوک یا اجرای دیوارچینی نیست. گاهی اتصال فلزی دیوار به سازه آن‌قدر صلب اجرا شده که دیوار امکان حرکت کنترل‌شده ندارد. در این حالت، قاب سازه‌ای جابه‌جا می‌شود، اما دیوار در جای خود قفل می‌ماند و ترک از گوشه‌ها، کنار ستون یا زیر تیر شروع می‌شود. وال پست تلسکوپی برای همین نقطه حساس طراحی می‌شود؛ یعنی مهار دیوار بدون قفل‌کردن کامل حرکت آن. این سیستم کمک می‌کند دیوار در برابر حرکت خارج از صفحه کنترل شود، اما تنش مستقیم و ناخواسته از قاب سازه‌ای به دیوار منتقل نشود.

تعریف والپست تلسکوپی

اتصال تلسکوپی وال پست نوعی دیتیل اجرایی برای مهار وادار دیوار است که در آن، وادار در راستای مشخص، معمولا راستای قائم، امکان حرکت محدود و کنترل‌شده دارد. در این روش، وادار دیوار را در برابر حرکت‌های ناخواسته مهار می‌کند، اما به تیر یا سقف به‌گونه‌ای قفل نمی‌شود که خیز تیر، جابه‌جایی قاب یا تغییرشکل سازه مستقیما به دیوار منتقل شود.

اتصال تلسکوپی وال پست بیشتر در دیوارهای بلند، دیوارهای پیرامونی، پارکینگ‌ها، کنار بازشوها، راهروها و بخش‌هایی کاربرد دارد که احتمال جابه‌جایی قاب، فشار جانبی یا خیز تیر بیشتر است. اگر این اتصال درست اجرا شود، دیوار مهار می‌شود و در عین حال تنش اضافه نمی‌گیرد. اگر اشتباه اجرا شود، فقط نام تلسکوپی دارد و در عمل همان اتصال صلب و پرریسک است.

نحوه عملکرد وال پست تلسکوپی

وال پست تلسکوپی دیوار را مهار می‌کند، اما حرکت آن را کاملاً قفل نمی‌کند. در این سیستم، وادار یا قطعه اتصال در یک مسیر محدود و کنترل‌شده حرکت می‌کند تا هنگام خیز تیر، جابه‌جایی قاب یا لرزش سازه، فشار مستقیم به دیوار منتقل نشود. اگر این حرکت با جوش اضافه، پیچ بیش‌ازحد سفت یا پرکردن فاصله آزاد با ملات قفل شود، اتصال دیگر تلسکوپی نیست. در این حالت، دیوار تحت تنش قرار می‌گیرد و احتمال ترک در زیر تیر، کنار ستون و اطراف بازشو بالا می‌رود.

اتصال تلسکوپی چه تفاوتی با اتصال صلب دارد؟

اتصال تلسکوپی یعنی اتصال به‌گونه‌ای طراحی شود که دو قطعه فلزی نسبت به هم حرکت محدود و کنترل‌شده داشته باشند. این حرکت نباید آزاد، لق یا بی‌قاعده باشد؛ بلکه باید در مسیر مشخص انجام شود. در وال پست، این موضوع کمک می‌کند وادار دیوار را نگه دارد، اما در زمان تغییرشکل سازه، دیوار را تحت فشار مستقیم قرار ندهد.

در اتصال صلب، وادار به پلیت یا تیر جوش می‌شود و هیچ فضای حرکتی باقی نمی‌ماند. این روش در ظاهر محکم به نظر می‌رسد، اما برای دیوار غیرسازه‌ای خطرناک است. دیوار نباید مثل یک عضو باربر در رفتار سازه دخالت کند. وقتی اتصال صلب باشد، تغییرمکان قاب به دیوار منتقل می‌شود و ترک از نقاط ضعیف شروع می‌شود.

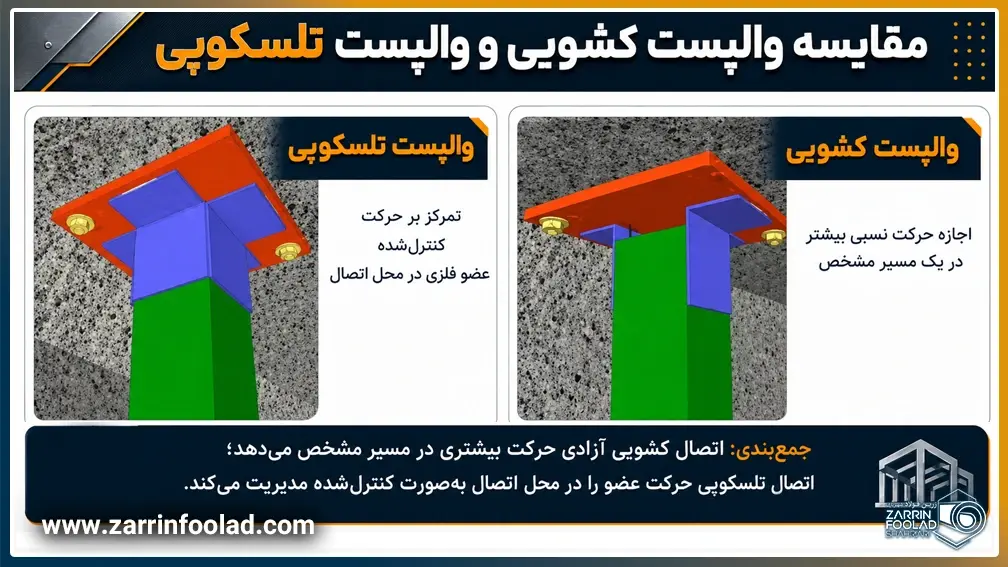

در بعضی پروژه‌ها، وال پست کشویی و اتصال تلسکوپی کنار هم به کار می‌روند، اما نقش آن‌ها یکسان نیست. اتصال کشویی بیشتر اجازه حرکت نسبی در مسیر مشخص را فراهم می‌کند، در حالی که اتصال تلسکوپی روی حرکت کنترل‌شده عضو فلزی یا وادار در محل اتصال تمرکز دارد.

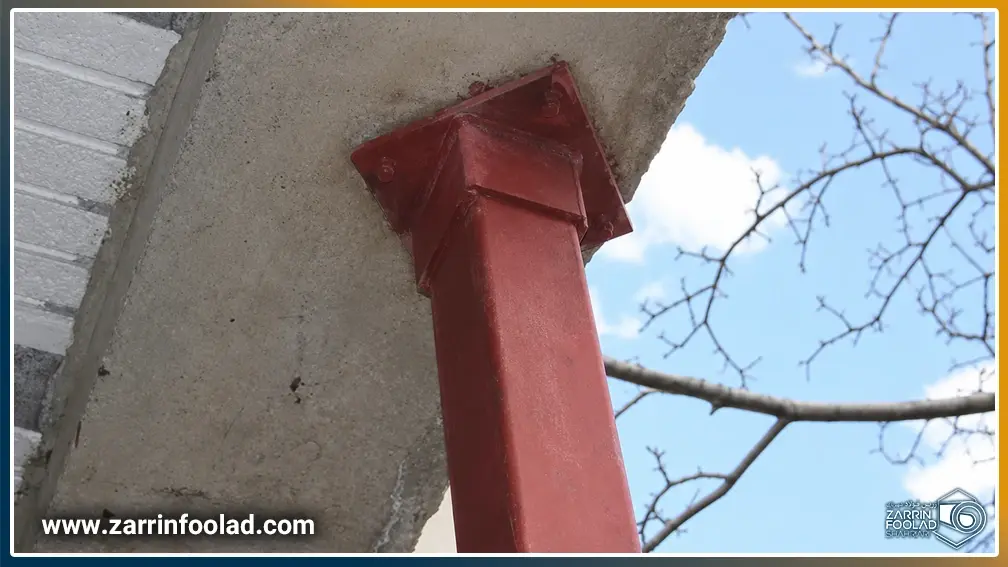

دیتیل وال پست تلسکوپی چگونه است؟

دیتیل وال پست تلسکوپی از چند قطعه ساده اما حساس تشکیل می‌شود: پلیت، وادار، نبشی یا ناودانی، پیچ و مهره، ورق فاصله‌گذار، قطعه لغزنده و فضای آزاد حرکت. کیفیت عملکرد این سیستم به همین جزئیات وابسته است، نه فقط به وزن آهن‌آلات مصرفی.

پلیت باید ضخامت کافی داشته باشد و در محل درست نصب شود. سوراخ‌کاری پلیت نیز باید تمیز و دقیق انجام شود؛ چون سوراخ نامنظم می‌تواند مسیر حرکت قطعه را خراب کند. اگر پلیت در زمان نصب تاب بردارد یا محل پیچ‌ها هم‌راستا نباشد، اتصال تلسکوپی روان کار نمی‌کند.

ناودانی در بسیاری از دیتیل‌ها گزینه مناسبی است، چون می‌تواند وادار یا لبه دیوار را در مسیر مشخص نگه دارد. با این حال، انتخاب ناودانی، نبشی یا پروفیل باید بر اساس نقشه، ارتفاع دیوار، نوع مصالح بنایی و محل اجرا انجام شود. استفاده از قطعه ضعیف فقط هزینه خرید را کم می‌کند، نه هزینه نهایی پروژه را.

در بخش‌هایی که رطوبت، بخار، ملات یا هوای آزاد وجود دارد، نوع پوشش فلز اهمیت بیشتری پیدا می‌کند. زنگ‌زدگی فقط ظاهر اتصال را خراب نمی‌کند؛ خوردگی می‌تواند مسیر لغزش را کند یا قفل کند. به همین دلیل، در پروژه‌هایی که دوام قطعه مهم است، بررسی تأمین‌کننده معتبر برای فروش ورق گالوانیزه اصفهان تصمیمی فنی و قابل دفاع است.

اجرای وال پست تلسکوپی چگونه است؟

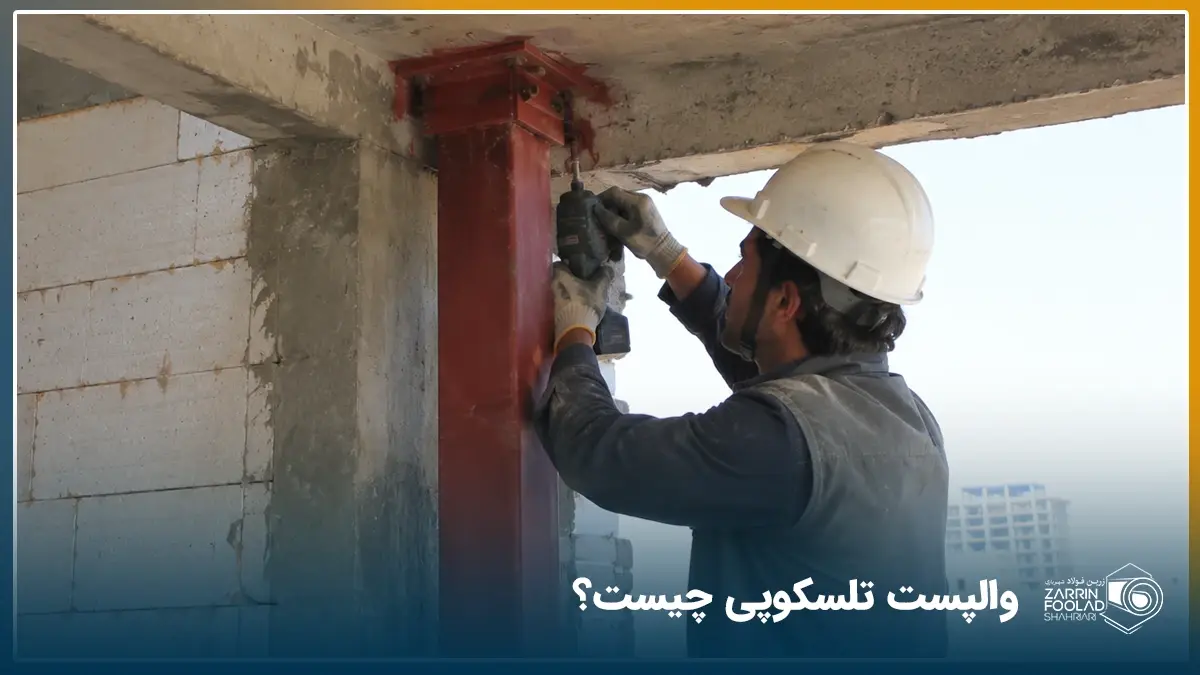

اجرای وال پست تلسکوپی باید از روی نقشه و با کنترل چند نقطه حساس انجام شود. ابتدا محل وادار، پلیت و مسیر اتصال مشخص می‌شود. سپس پلیت‌ها در محل تعیین‌شده نصب می‌شوند و وادار به شکل کاملا شاقول در مسیر خود قرار می‌گیرد. بعد از آن، قطعه تلسکوپی یا کشویی نصب می‌شود تا حرکت کنترل‌شده باقی بماند.

نکته اصلی در نصب وال پست تلسکوپی این است که اتصال نباید قفل شود. اگر پیچ‌ها بیش‌ازحد سفت شوند، اگر فضای حرکتی با ملات پر شود یا اگر مجری برای اطمینان بیشتر جوش اضافی بزند، کل فلسفه اتصال از بین می‌رود. اتصال باید دیوار را نگه دارد، نه اینکه آن را به قاب سازه‌ای بچسباند.

در نحوه اجرای وال پست تلسکوپی، فاصله آزاد بالای دیوار و محل‌های حرکتی باید طبق دیتیل پروژه حفظ شود. این فاصله نباید با ملات سخت پر شود. استفاده از مصالح تراکم‌پذیر در محل‌های لازم کمک می‌کند دیوار در برابر تغییرشکل سازه، فشار مستقیم نگیرد.

شاقول بودن وادار نیز فقط یک کنترل ظاهری نیست. وادار کج باعث گیرکردن قطعه متحرک می‌شود. این ایراد شاید هنگام دیوارچینی دیده نشود، اما بعد از نازک‌کاری با ترک‌های نامنظم و تکرارشونده خود را نشان می‌دهد.

خطاهای رایج در نصب والپست

خطرناک‌ترین خطا در وال پست تلسکوپی، تبدیل اتصال متحرک به اتصال صلب است. برخی مجریان برای اینکه کار محکم‌تر به نظر برسد، وادار را به پلیت یا تیر جوش می‌دهند. این کار شاید از دور مطمئن دیده شود، اما عملکرد اتصال تلسکوپی را از بین می‌برد و دیوار را در مسیر تنش‌های سازه‌ای قرار می‌دهد.

خطای دوم، انتخاب قطعات ضعیف است. پلیت نازک، پیچ بی‌کیفیت، ناودانی سبک یا سوراخ‌کاری نامناسب باعث می‌شود اتصال در زمان اجرا تاب بردارد یا در زمان بهره‌برداری گیر کند. در دیوارهای بلند و دیوارهای پیرامونی، این ضعف سریع‌تر خودش را نشان می‌دهد.

خطای سوم، بی‌توجهی به خوردگی است. اگر اتصال در پارکینگ، نمای خارجی، طبقه همکف یا فضای نیمه‌باز اجرا شود، قطعه بدون پوشش مناسب زودتر آسیب می‌بیند. خوردگی در محل پیچ، شیار یا قطعه لغزنده، حرکت اتصال را محدود می‌کند. این نکته کم‌تر دیده می‌شود، اما در پروژه‌های مرطوب بسیار تعیین‌کننده است.

خطای چهارم، خرید بدون توجه به دیتیل پروژه است. قیمت پایین زمانی ارزش دارد که قطعه با نقشه، ارتفاع دیوار، نوع مصالح، محل نصب و شرایط محیطی هماهنگ باشد. برای برآورد درست، بهتر است خریدار فقط عدد خام را نبیند و عوامل مؤثر بر قیمت وال پست ساختمان را بررسی کند. گاهی قطعه ارزان، با دوباره‌کاری و ترک‌گیری، هزینه بیشتری به پروژه تحمیل می‌کند.

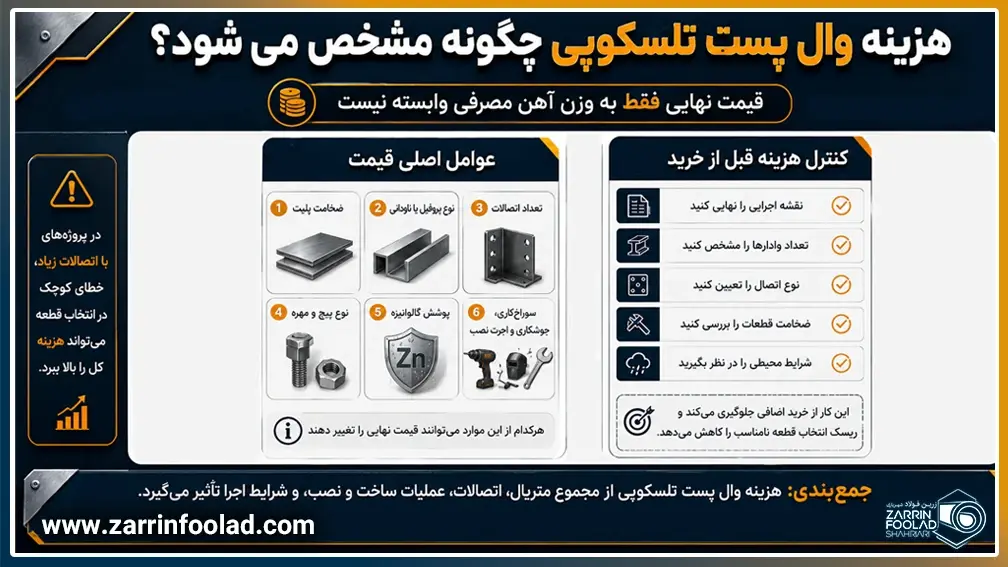

هزینه وال پست تلسکوپی چگونه مشخص می‌شود؟

هزینه وال پست تلسکوپی فقط به وزن آهن مصرفی بستگی ندارد. ضخامت پلیت، نوع پروفیل یا ناودانی، تعداد اتصالات، نوع پیچ و مهره، پوشش گالوانیزه، اجرت نصب، سوراخ‌کاری، جوشکاری و سختی دسترسی به محل اجرا روی قیمت اثر می‌گذارند.

دیوار کنار ستون، زیر تیر، مجاور بازشو یا در فضای محدود، اجرای دقیق‌تری می‌خواهد و هزینه نصب آن با دیوار ساده یکسان نیست. همچنین در پروژه‌هایی که تعداد اتصالات زیاد است، خطای کوچک در انتخاب قطعه می‌تواند هزینه کل را بالا ببرد.

برای کنترل هزینه، بهتر است پیش از خرید، نقشه اجرایی، تعداد وادارها، نوع اتصال، ضخامت قطعات و شرایط محیطی مشخص شود. این کار از خرید اضافی جلوگیری می‌کند و ریسک انتخاب قطعه نامناسب را پایین می‌آورد.

آیا وال پست تلسکوپی گالوانیزه بهتر است؟

وال پست تلسکوپی گالوانیزه برای فضاهای مرطوب، دیوارهای پیرامونی، پارکینگ‌ها، محیط‌های نیمه‌باز و محل‌های در تماس با ملات انتخاب مطمئن‌تری است. گالوانیزه‌بودن قطعات کمک می‌کند اتصال در برابر خوردگی مقاوم‌تر باشد و مسیر حرکت تلسکوپی در طول زمان عملکرد خود را حفظ کند.

البته پوشش گالوانیزه جای طراحی درست را نمی‌گیرد. اگر ضخامت قطعه کم باشد، اگر اتصال جوش صلب شود یا اگر فاصله آزاد حذف شود، گالوانیزه‌بودن به‌تنهایی مشکل را حل نمی‌کند. اول باید دیتیل درست اجرا شود، سپس جنس و پوشش مناسب انتخاب شود. برای دیوارهای داخلی خشک، تصمیم نهایی باید بر اساس نقشه و نظر طراح گرفته شود. اما در فضاهایی که رطوبت یا خوردگی محتمل است، استفاده از قطعات گالوانیزه فقط انتخاب ظاهری نیست؛ بخشی از دوام مکانیکی اتصال است.

جمع‌بندی

وال پست تلسکوپی راهکاری برای مهار دیوار بدون قفل‌کردن حرکت آن است. این سیستم زمانی درست عمل می‌کند که اتصال تلسکوپی وال پست، حرکت کنترل‌شده داشته باشد و به اتصال صلب تبدیل نشود. پلیت مناسب، وادار شاقول، قطعه فلزی با ضخامت کافی، پوشش ضدخوردگی و حفظ فاصله آزاد، پایه‌های اجرای درست این دیتیل هستند.

اگر هدف فقط نصب چند قطعه فلزی باشد، وال پست تلسکوپی تفاوتی با اجرای صلب و پرریسک ندارد. ارزش واقعی این روش زمانی دیده می‌شود که دیوار در برابر حرکت خارج از صفحه مهار شود، اما تنش مستقیم قاب به آن منتقل نشود.
