بزرگ ترین سوله های جهان و ایران + تصویر مگاسوله‌ها

وقتی دهانه یک سازه از ۵۰ متر فراتر می‌رود، دیگر بحث صرفا بر سر برپایی یک سقف نیست. در این ابعاد، سقف مثل یک اهرم عظیم عمل می‌کند که مدام برای خم کردن ستون‌ها یا جدا کردن آن‌ها از فونداسیون تلاش می‌کند. در ساخت یک سوله بزرگ، انتخاب گرید فولاد و ضخامت ورق‌ها، تابعی از بارهای جانبی و لرزه‌ای است که کوچک‌ترین خطا در محاسبات آن، منجر به کمانش یا همان تا خوردن ناگهانی ستون‌ها می‌شود. شناخت ساختار بزرگترین سوله‌های جهان، دید دقیقی از رفتار متریال در ابعاد غیرمتعارف به دست می‌دهد. این دانش کمک می‌کند تا با انتخاب درست مقاطع، جلوی تغییر شکل سازه زیر بار سنگین برف یا ارتعاشات صنعتی گرفته شود، در ادامه پس از معرفی بزرگترین سوله‌ها در ایران و جهان به سراغ نکاتی می‌رویم که ساخت این سازه‌های عظیم باید رعایت شوند.

1.کارخانه بویینگ اورت

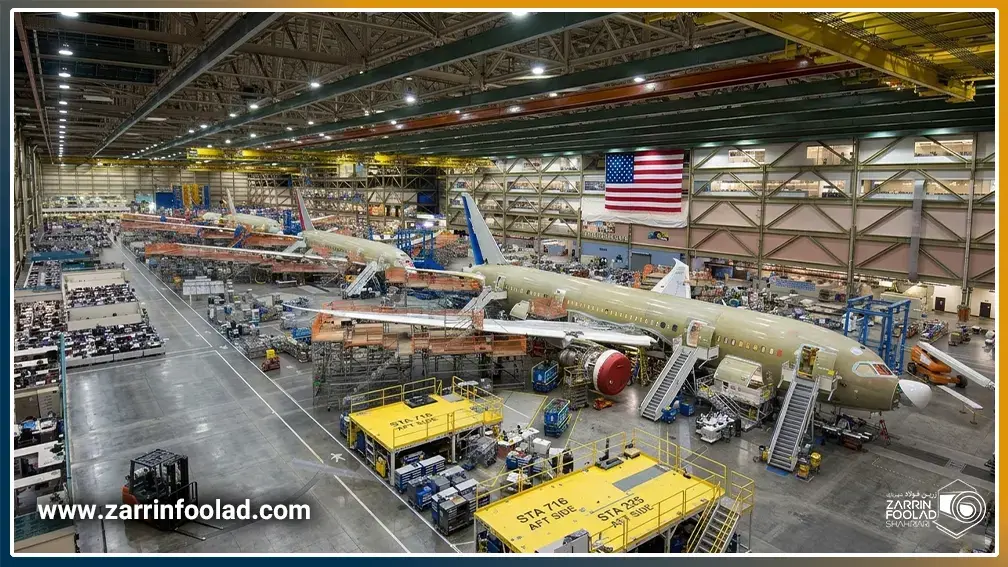

بویینگ اِوِرِت با حجمی معادل ۱۳.۳ میلیون متر مکعب، بزرگترین فضای بسته جهان است که برای مونتاژ هواپیماهای غول‌پیکر طراحی شده است. این سازه در ایالت واشنگتن قرار دارد و وسعت آن به بیش از ۴۰ هکتار می‌رسد. در چنین ابعادی، سوله سازی دیگر یک عملیات عمرانی ساده نیست، بلکه یک پروژه عظیم متالورژی است.

جزئیات مهندسی سوله بویینگ واشنگتن

بویینگ اورت با زیربنای ۳۹۹,۴۸۰ متر مربع، مساحتی معادل ۷۵ زمین فوتبال استاندارد را اشغال کرده است. سقف این سازه عظیم، سطحی بالغ بر ۴۷۲,۰۰۰ متر مربع را پوشش می‌دهد که برای پایداری آن در دهانه‌های عریض ۱۰۰ متری، از خرپاهای فولادی فوق‌سنگین استفاده شده است. در این سوله بزرگ، ستون‌ها و ریل‌های سقفی برای تحمل بار جرثقیل‌هایی طراحی شده‌اند که قطعات بدنه هواپیما با وزن بیش از ۱۰۰ تن را در ارتفاع ۳۵ متری جابه‌جا می‌کنند.

بیشتر بخوانید

برای اطلاعات بیشتر می‌توانید سوله تیرورقی چیست را مطالعه کنید.



حجم داخلی ۱۳.۳ میلیون متر مکعبی این بنا، اتمسفر مستقلی را ایجاد کرده است؛ به طوری که در سال‌های اولیه، رطوبت ناشی از تنفس هزاران پرسنل و کارکرد ماشین‌آلات، منجر به تشکیل ابر و بارش باران مصنوعی در زیر سقف می‌شد. امروزه سیستم‌های تهویه پیشرفته، بیش از ۲.۸ میلیون متر مکعب هوا را در هر ساعت جابه‌جا می‌کنند تا دمای محیط در محدوده ۲۰ درجه سلسیوس ثابت بماند. همچنین برای مهار بارهای جانبی ناشی از تندبادهای اقیانوس آرام، از مقاطع فولادی با گرید ST52 و سیستم‌های مهاربندی چندگانه استفاده شده است تا صلبیت سازه در برابر گشتاورهای پیچشی حفظ شود.

2.سوله آریوم آلمان

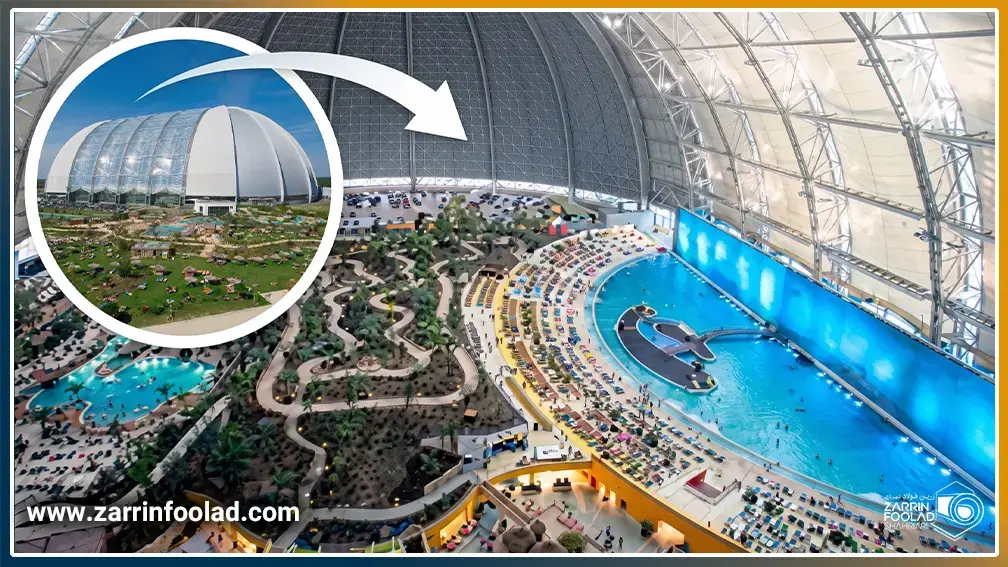

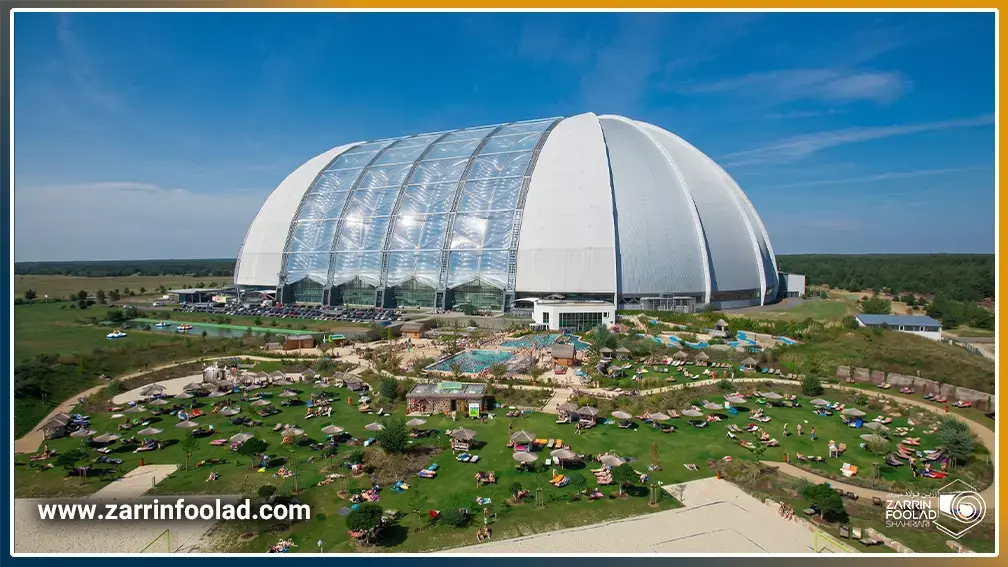

آریوم آلمان رکورددار عریض‌ترین دهانه آزاد بدون ستون در جهان است. این سازه که در ابتدا برای نگهداری کشتی‌های هوایی ساخته شده بود، اکنون به یک پارک تفریحی گرمسیری تبدیل شده است. طول این بنا ۳۶۰ متر و عرض آن ۲۱۰ متر است که هیچ ستون میانی برای نگه داشتن سقف در آن دیده نمی‌شود.

تکنولوژی سقف گنبدی در سوله سازی‌

سقف این سوله بزرگ صنعتی به صورت گنبدی و با استفاده از لوله‌ها و پروفیل سوله سازی فوق‌سنگین اجرا شده است. در دهانه‌های بالای ۲۰۰ متر، وزن خودِ سازه بزرگترین تهدید برای تخریب آن است. مهندسان آلمانی با محاسبات دقیق، بارهای وارده را به فونداسیون‌های کناری منتقل کرده‌اند. برای پوشش چنین سقفی، استفاده از متریال سبک اما مقاوم ضروری است. در اینجا بحث پایداری مطرح است؛ یعنی سازه نباید مثل یک پوسته تخم‌مرغ با کوچک‌ترین ضربه خرد شود. تحلیل این بنا نشان می‌دهد که چطور توزیع بار در کمان‌های فولادی می‌تواند نیاز به ستون وسط را به کلی حذف کند.

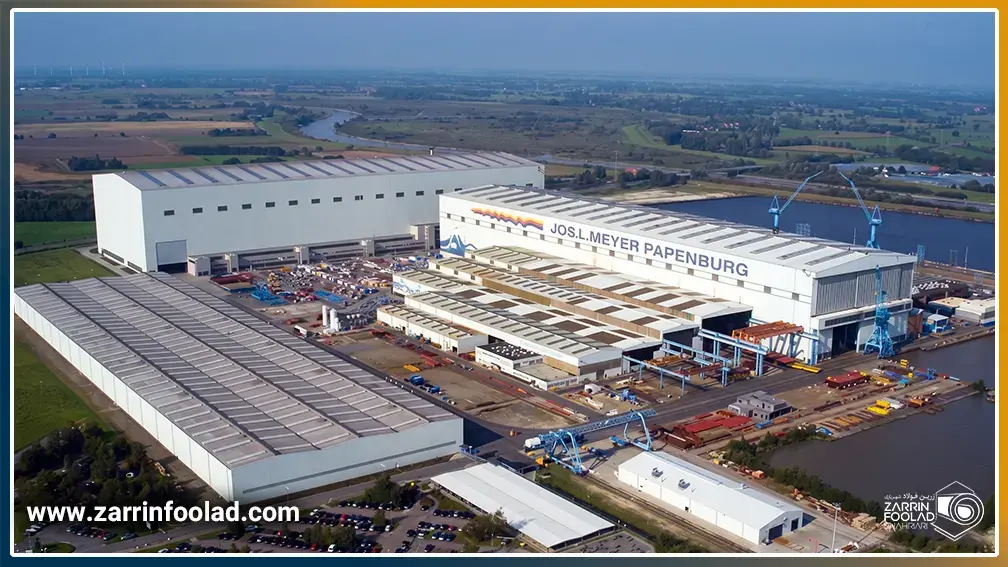

3.انبار کشتی‌سازی مایرورفت

مایِروِرفت در آلمان یکی از مرتفع‌ترین و بزرگترین سوله‌های صنعتی اروپا را در اختیار دارد. این سالن با ارتفاع ۷۵ متر، مخصوص ساخت کشتی‌های کروز اقیانوس‌پیما است. در این ارتفاع، نیروی باد بزرگترین چالش برای پروفیل سوله سازی محسوب می‌شود.

وقتی دیوارهای سوله به ارتفاع یک ساختمان ۲۰ طبقه می‌رسد، فشار باد می‌تواند کل سازه را مثل یک بادبان عظیم جابه‌جا کند. برای مقابله با این پدیده، از ستون‌های ترکیبی و تیرورق‌های با جانِ ضخیم استفاده شده است. این سازه نمونه بارزی از کاربرد فولاد با ضخامت بالا در بخش‌های بحرانی است تا از لرزش‌های شدید بدنه سوله جلوگیری شود.

مشخصات سوله مایرورتف

مایرورفت آلمان، با ارتفاع ۷۵ متر، بلندترین فضای مسقف صنعتی در اروپا برای ساخت غول‌های کروز اقیانوس‌پیما است. طول این سازه ۵۰۴ متر و عرض آن ۱۲۵ متر است که اجازه می‌دهد کشتی‌هایی با ظرفیت ۱۸۰ هزار تن در محیطی کاملا ایزوله و به دور از نوسانات جوی ساخته شوند. در این ارتفاع غیرمتعارف، بدنه سوله مثل یک بادبان عظیم در برابر تندبادهای دریای شمال عمل می‌کند؛ به همین دلیل، ستون‌های این بنا از تیرورق‌هایی با ضخامت جان فراتر از ۵۰ میلی‌متر ساخته شده‌اند تا از لرزش و کمانش سازه جلوگیری شود. درب‌های این سوله به تنهایی ۱۰۰ تن وزن دارند و با دقت میلی‌متری جابه‌جا می‌شوند تا دمای داخلی برای جوشکاری فوق‌حرفه‌ای قطعات فولادی ثابت بماند.

نکته مهم

در سوله‌های غول‌پیکر، تغییر دمای شب و روز می‌تواند طول اسکلت را تا چندین سانتی‌متر تغییر دهد. بدون تعبیه اتصالات لغزنده، این انبساط حرارتی مثل یک جک هیدرولیک عمل کرده و پیچ‌های فولادی را به راحتی می‌برد یا باعث تخریب دیوارهای جانبی می‌شود. این موضوع در سوله‌های با دهانه عریض، حتی از بار برف هم بحرانی‌تر است.

4.نمایشگاه شهر آفتاب

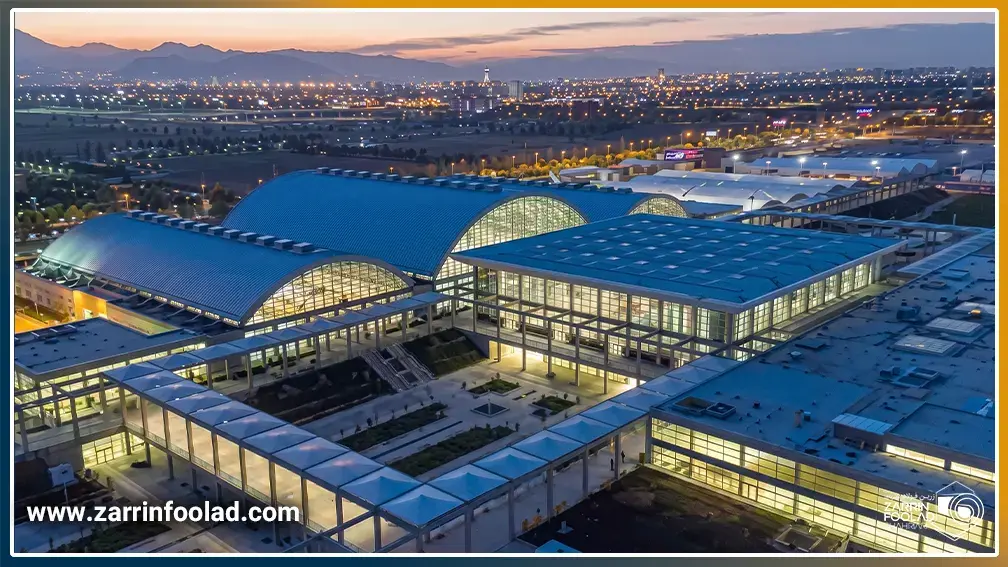

نمایشگاه شهر آفتاب با دهانه آزاد ۸۰ متری، یکی از بزرگترین سوله های ایران است که مرزهای سوله سازی در پروژه‌های ملی را جابه‌جا کرده است. این سوله بزرگ صنعتی با مساحت ۲۵ هزار متر مربع، بدون حتی یک ستون میانی طراحی شده تا مانعی برای چیدمان غرفه‌های غول‌پیکر وجود نداشته باشد. برخلاف سازه‌های خرپایی معمولی، در اینجا محاسبات پیچیده تکیه‌گاه‌ها حرف اول را می‌زند.

نکات ساخت سوله شهرآفتاب

در این سوله بزرگ، استفاده از پروفیل سوله سازی با گرید بالا باعث شده تا اسکلت ۳۵۰۰ تنی آن در برابر بادهای جنوب تهران صلبیت کاملی داشته باشد. مهندسان در بخش پوشش سقف با انتخاب هوشمندانه پروفیل زد، توانستند وزن مرده سازه را به طرز چشمگیری کاهش دهند؛ انتخابی که با توجه به نوسانات قیمت زد سوله در کاهش هزینه‌های نهایی این پروژه عظیم نقشی حیاتی داشت.

چالش اصلی در مهندسی این سوله ایرانی، مدیریت تهویه در حجم هوای ۳۶۰ هزار متر مکعبی آن بود که منجر به اجرای سیستم توزیع هوا از کف شد تا از هدررفت انرژی در ارتفاع جلوگیری شود. در ساختار سقف این مجموعه بالغ بر ۳۵۰۰ تن فولاد به کار رفته که مهار این وزن در تکیه‌گاه‌ها، نیازمند ستون‌های مرکب با ابعاد ۱.۵ در ۱.۵ متر بوده است. استفاده از پانل‌های ساندویچی با عایق‌های نوین در پوشش سقف و دیواره‌ها نیز باعث شده تا با وجود سطح وسیع، پایداری دمایی سالن در برابر اقلیم نیمه‌بیابانی جنوب تهران حفظ شود. این پروژه ثابت می‌کند که با محاسبات دقیق و استفاده از مقاطع فولادی با گرید بالا، می‌توان سوله‌هایی با دهانه آزاد فراتر از ۵۰ متر را بدون نیاز به ستون میانی در داخل کشور به مرحله بهره‌برداری رساند.

5.انبار مرکزی ایران مال

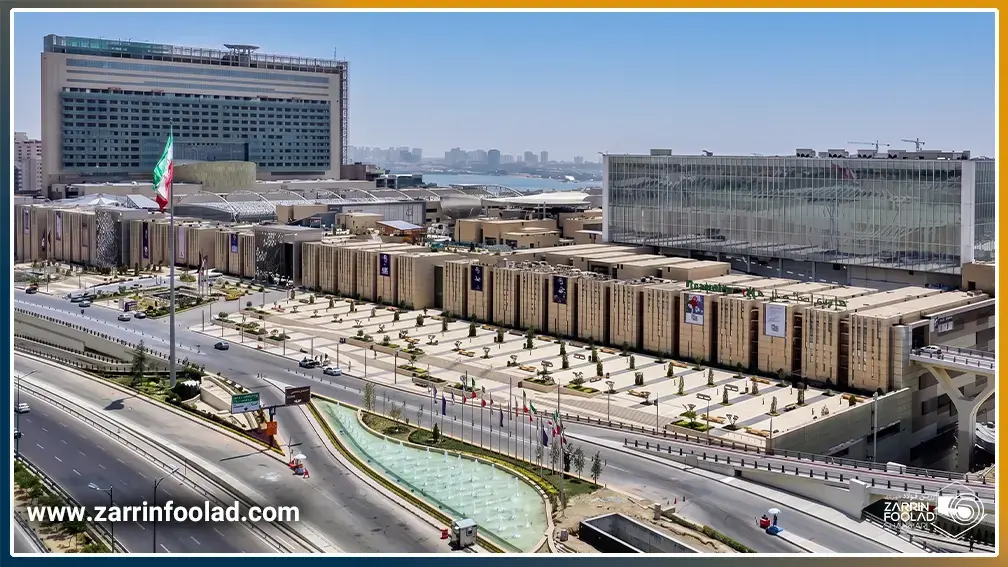

انبار مرکزی ایران‌مال به لحاظ مساحت مسقف یکپارچه، در رده بزرگترین سوله‌های ایران قرار دارد و برای میزبانی از زنجیره تامین در مقیاس لجستیک مدرن طراحی شده است. چالش اصلی مهندسان در این بنا، مدیریت بار برف سنگین منطقه روی سقفی با این وسعت بود که منجر به استفاده از سیستم‌های باربرِ ترکیبی در اسکلت اصلی شد. در پروژه‌هایی با این وسعت، انتخاب لاپه‌ها و ردیف‌های فرعی سقف اهمیت دوچندان پیدا می‌کند.

در این سوله بزرگ صنعتی، مهندسی زیرساخت تنها به اسکلت اصلی محدود نمی‌شود؛ بلکه قفسه‌بندی‌های مکانیزه و شاسی‌کشی تاسیسات عظیم آن، نیازمند دقت در انتخاب مقاطع فرعی است. در چنین ابعادی، استعلام دقیق قیمت قوطی پروفیل آهنی و استفاده از مقاطع با ضخامت جان استاندارد، نقش کلیدی در جلوگیری از دفرمه شدن سازه‌های داخلی تحت فشار بارهای سنگین انبارداری ایفا می‌کند. این دقت در اجرای جزئیات فنی و اتصالات است که باعث شده این مرکز، استانداردهای جدیدی در صنعت سوله سازی کشور تعریف کند.

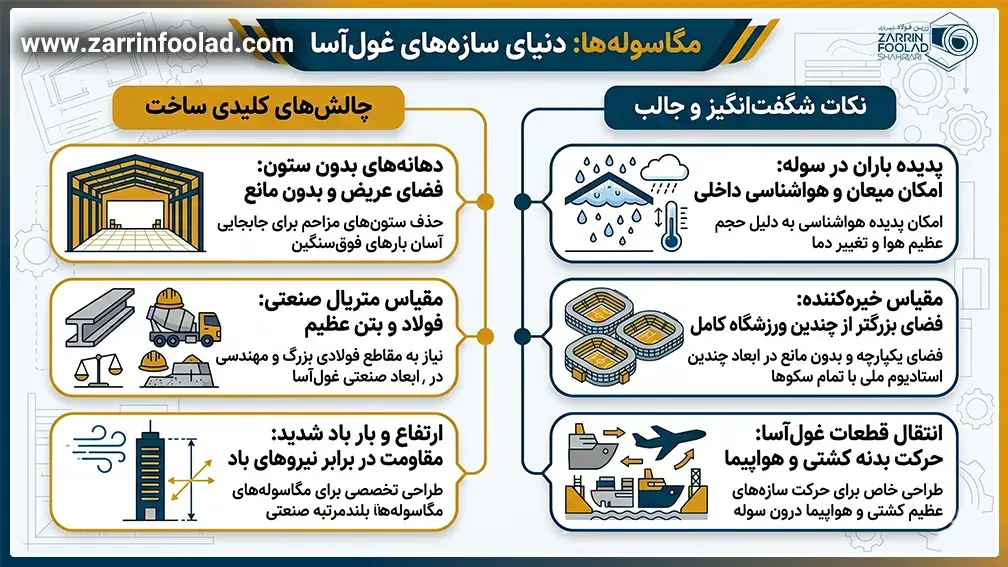

اصول ساخت سوله غول‌پیکر

ساخت سازه‌ای که دهانه آن از مرز ۵۰ متر فراتر می‌رود، نیازمند گذار از محاسبات سنتی به مهندسی پیشرفته است. در طراحی یک سوله بزرگ صنعتی با این ابعاد، توزیع هوشمندانه متریال، جایگزین افزایش بی‌رویه وزن می‌شود؛ به طوری که به‌جای ورق‌های معمولی، از ترکیب گرید فولاد ST37 و ST52 در نقاط حساس و ورق‌هایی با ضخامت ۱۵ تا ۴۰ میلی‌متر در مقاطع با جانِ متغیر استفاده می‌شود تا صلبیت لازم تأمین گردد.

برای تضمین پایداری در مقیاسی که با استاندارد بزرگترین سوله دنیا رقابت می‌کند، اتصالات از حالت پیچ و مهره معمولی به پیچ‌های پرمقاومت با الزامات تست اولتراسونیک تغییر می‌یابند تا سلامتِ جوش و اتصال در زیر بارهای عظیم تضمین شود. همچنین انتخاب استراتژیک پروفیل سوله سازی و جایگزینی خرپاهای ساده با سیستم‌های فضایی یا تیرورق‌های مهندسی‌شده، اجازه می‌دهد بارهای زنده سقف در دهانه‌های عریض، بدون ریسکِ شکم دادن یا ارتعاش سازه، به خوبی مدیریت شوند.
