ما اغلب ورق گالوانیزه را به عنوان محصولی فرم‌پذیر و ضدزنگ می‌شناسیم که در ساخت قطعات سبک به کار برده می‌شود. اما جالب است بدانید که ورق‌های گالوانیزه یک خانواده‌ی باربر هم دارند که در عین فرم پذیر بودن و مقاومت در برابر خوردگی می‌توانند وزن و فشار را نیز تحمل کنند. در این پست به طور جامع با ورق‌ گالوانیزه استراکچرال آشنا خواهیم شد.

ورق گالوانیزه استراکچرال چیست؟

ورق گالوانیزه استراکچرال که در بازار با نام ورق گالوانیزه سازه‌ ای یا ساختمانی هم شناخته می‌شود، نوعی ورق فولادی روی‌اندود شده است که فرایند تولید آن برای تحمل تنش و فشار مهندسی شده است. شاخص‌ترین ویژگی گالوانیزه‌های استراکچر تنش تسلیم تضمین شده در آن‌هاست؛ چراکه این ورق‌ها به‌طور اختصاصی برای تولید اجزای باربر مانند پروفیل‌های صنعتی به کار گرفته می‌شوند. ورق استراکچرال با وجود سختی و استحکام بالا، قابلیت شکل‌پذیری از طریق نورد سرد را دارد و به لطف لایه محافظ روی در برابر رطوبت و خوردگی از طول عمر بسیار بیشتری نسبت به فولادهای سیاه ساختمانی برخوردار است.

گریدهای ورق گالوانیزه ساختمانی

گریدهای ورق استراکچر بر اساس این که این محصول تحت چه استانداردی تولید شده باشد متفاوت هستند. به عنوان مثال ورق‌های سازه‌ای کارخانه ورق خودرو شهرکرد که تولید خود را تحت استاندارد اروپایی EN 10346 انجام می‌دهد با این گریدها به بازار عرضه می‌شوند:

• S220GD
• S250GD
• S280GD
• S320GD
• S350GD

در این نامگذاری، حرف S مخفف کلمه‌ی Structural است و عدد سه رقمی حداقل تنش تسلیم ورق را بر حسب واحد مگاپاسکال نشان می‌دهد. G به معنای عمومی بودن موارد مصرف ورق است و حرف D نشان می‌دهد که ورق قابلیت شکل‌پذیری سرد دارد. هرچه عدد سه رقمی موجود در گرید بزرگ‌تر باشد، استحکام ورق بیشتر و قابلیت کشش آن کمتر می‌شود.

در صورتی که ورق گالوانیزه ساختمانی تحت استاندارد آمریکایی ASTM تولید شود نامگذاری گریدهای آن از ترکیب دو حرف S با یک عدد دو رقمی انجام می‌شود. به عنوان مثال، سه مورد رایج از ورق گالوانیزه ساختمانی تحت استاندارد ASTM به شرح زیر هستند:

• SS Grade 33
• SS Grade 40
• SS Grade 50

اعداد دو رقمی در این نوع طبقه‌بندی، نشان‌دهنده‌ی تنش تسلیم بر حسب واحد کیلوپوند بر اینچ مربع هستند.

تفاوت ورق گالوانیزه کششی و استراکچرال

تفاوت اصلی بین ورق‌های کششی و ورق‌های ساختمانی در هدف اصلی برای ساخت آن‌هاست. گریدهای کششی فرم پذیر ورق گالوانیزه که با اسامی DX51D تا DX57D مشخص می‌شوند، در اصل برای تغییر شکل دادن به صورت عمیق و نیمه‌عمیق ساخته‌ شده‌اند، در حالی که ورق‌های سازه‌ای اگرچه با نورد سرد شکل‌دهی می‌شوند اما در هنگام استفاده باید مقاومت کافی در برابر تغییر شکل را حفظ کنند و بتوانند ستون‌های مقاومت یک سازه را بسازند.

شاخصه فنی مهم برای ورق‌های گروه کششی درصد ازدیاد طول است؛ به این معنی که ورق قبل از پاره شدن چقدر می‌تواند کش بیاید. اما در مورد ورق‌های سازه‌ای، مهم‎‌ترین پارامتر، نقطه تسلیم است؛ به این معنی که ورق قبل از تغییر شکل دائمی قادر است تا چه میزانی از فشار را تحمل کند. قیمت گالوانیزه استراکچر نیز تا چند درصد با قیمت سایر ورق‌های گالوانیزه متفاوت است.

روش تولید ورق گالوانیزه استراکچرال

تولید ورق گالوانیزه سازه‌ای به صورت کلی مشابه روش تولید ورق گالوانیزه های دیگر است، اما دو تفاوت حیاتی در فرآیند تولید آن وجود دارد که این محصول را تبدیل به یک ورق گالوانیزه نازک با قابلیت باربری کرده است:

1.ترکیب شیمیایی

کارخانه‌‌های سازنده‌ی ورق فول‌هارد، برای ساخت ورق پایه‌ی استراکچرال باید عناصر آلیاژی را به گونه‌ای تنظیم کنند که سختی و استحکام مورد نیاز برای ورق نهایی تضمین شود. برای این کار در مرحله ذوب، عناصر آلیاژی و میکروآلیاژی مانند کربن و منگنز با نسبت‌های دقیق به آهن اضافه می‌شوند.

2.عملیات آنیلینگ

این مرحله دقیقا همان جایی است که هویت نهایی ورق در آن مشخص می‌شود. تا قبل از ورود به کوره، ورق زیر فشار غلطک‌های نورد سرد، به شدت فشرده و سخت شده‌است اما در کوره‌های آنیلینگ پیوسته، مهندسان با بازی کردن با دو اهرم دما و زمان سرنوشت ورق را مشخص می‌کنند تا خاصیت کششی پیدا کند یا تبدیل به فولاد سازه‌ای شود.

هنگام آنیلینگ، مهندسان یک عملیات حرارتی بسیار ظریف و کنترل‌شده را اجرا می‌کنند؛ به این صورت که در کوره‌ها دما فقط تا حدی بالا می‌رود که تنش‌های خطرناک و شکننده در ورق از بین بروند، اما دما آنقدر بالا نمی‌رود که دانه‌های کریستالی فرصت کنند رشد کرده و بزرگ شوند تا ورق خاصیت کشسانی پیدا کند. هدف در اینجا حفظ دانه‌بندی ریز فولاد است. با آنیلینگ کنترل شده، دانه‌های ریز و کوچک مثل یک شبکه متراکم و درهم‌تنیده عمل می‌کنند که به سختی جابجا می‌شوند. همین موضوع باعث می‌شود ورق در برابر بارهای سنگین مقاومت کند و خم نشود.

کاربردهای گالوانیزه ساختمانی

ورق گالوانیزه سازه‌ای در پروژه‌هایی وارد عمل می‌شود که در آن‌ها انتظار داریم فولاد همزمان هم مستحکم باشد و هم ضدزنگ. این دسته از ورق‌ها در ساخت محصولات زیر مورد استفاده قرار می‌گیرند:

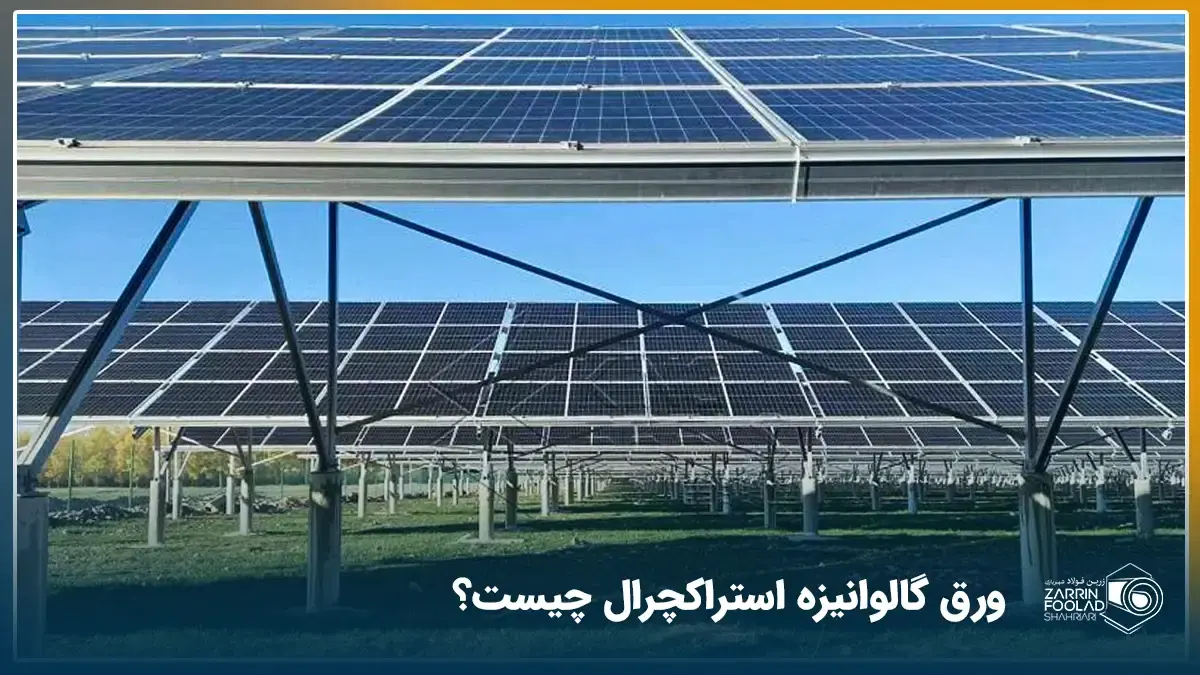

• ساخت پروفیل‌های نگهدارنده‌ی پنل‌های خورشیدی
• ساخت پروفیل Z گالوانیزه
• ساخت پروفیل C
• تولید آبروهای صنعتی
• ساخت ورق گالوانیزه سینوسی
• ساخت بدنه استوانه‌ای سیلوهای گندم و ذرت
• ساخت شاسی و اجزای زیرین خودرو

مرکز خرید ورق گالوانیزه استراکچر

از آن‌جایی که فرایند تولید این نوع از ورق به فناوری پیشرفته نیاز دارد، تعداد محدودی از کارخانجات تولید کننده ورق گالوانیزه دست به عرضه‌ی این محصول کرده‌اند. شرکت زرین فولاد شهریاری به عنوان بزرگترین تامین کننده ورق گالوانیزه در مرکز کشور و همکار استراتژیک کارخانه ورق خودرو شهرکرد آماده عرضه ورق استراکچر به صنعتگران در سراسر کشور است.

نکته پایانی

ورق گالوانیزه استراکچرال مانند ورق زم فراتر از یک ورق پوشش‌دار معمولی، یک متریال مهندسی‌ساز هستند که برای حل چالشِ استحکام در برابر خوردگی طراحی شده‌اند. این محصول با دارا بودن تنش تسلیم تضمین‌شده اجازه می‌دهد تا سازه‌هایی ایمن‌تر و سبک‌تر طراحی کنید. اگرچه قیمت واحد آن اندکی بالاتر از ورق‌های کششی است، اما قابلیت کاهش ضخامت مصرفی و حذف هزینه‌های نگهداری ناشی از زنگ‌زدگی، آن را به اقتصادی‌ترین گزینه برای سوله‌ها و سازه‌های خورشیدی تبدیل کرده است.
