پروفیل طولی چیست و چه کاربردهایی دارد؟

در پروژه‌های عمرانی، درک دقیق از وضعیت زمین و تغییرات ارتفاعی مسیر، یکی از پایه‌های اصلی طراحی به شمار می‌رود. پروفیل طولی ابزاری است که این اطلاعات را به شکلی تصویری و قابل تحلیل نمایش می‌دهد. این نمودار، تنها یک ابزار ترسیمی نیست؛ بلکه راهنمایی برای برنامه‌ریزی دقیق‌تر عملیات عمرانی، کاهش هزینه‌های اجرا و جلوگیری از خطاهای محاسباتی در مسیر پروژه به شمار می‌رود.

منظور از پروفیل طولی چیست؟

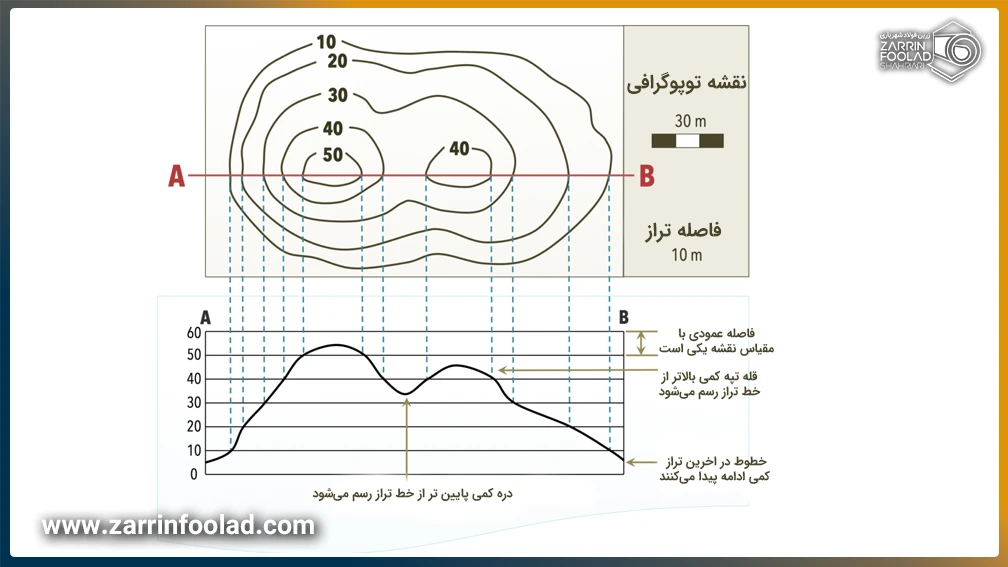

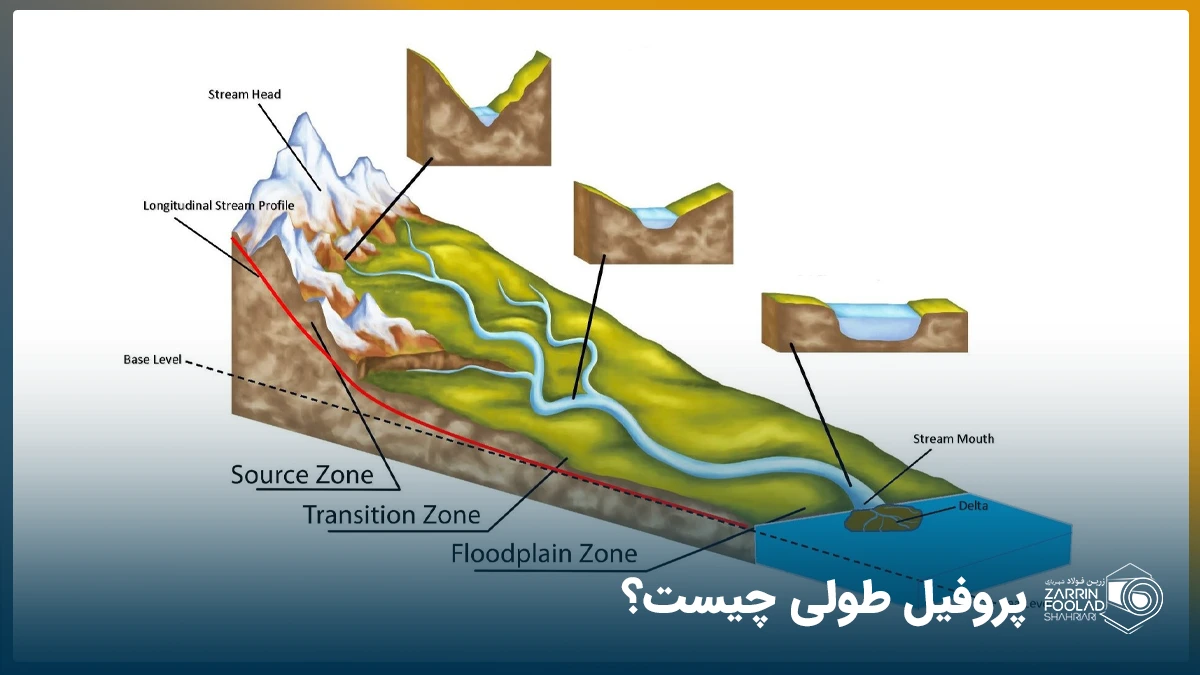

پروفیل طولی یا Longitudinal Profile، نموداری است که تغییرات ارتفاع زمین یا مسیر یک پروژه را در امتداد طولی مشخص نشان می‌دهد.این نمودار، تصویری واضح از شیب‌ها، اوج‌ها و فرودهای مسیر ارائه می‌کند و امکان تحلیل دقیق زمین را فراهم می‌سازد. مهندسان و طراحان از پروفیل طولی در راهسازی برای شناسایی نقاط بحرانی، برنامه‌ریزی عملیات خاک‌برداری و خاک‌ریزی، و بهینه‌سازی مسیر استفاده می‌کنند. علاوه بر این، پروفیل طولی ابزار مهمی برای کاهش ریسک‌های اجرایی و اقتصادی پروژه است، چرا که با ارائه دیدی جامع نسبت به ویژگی‌های ارتفاعی زمین، تصمیم‌گیری‌های مهندسی را دقیق‌تر و مطمئن‌تر می‌سازد. همچنین در مطالعات هیدرولوژی و مدیریت منابع آب، پروفیل طولی رودخانه مبنای ارزیابی پایداری بستر و شناسایی نقاط فرسایش یا رسوب‌گذاری است. در واقع، این نمودار، پیوندی میان داده‌های زمینی و طراحی مهندسی به شمار می‌رود و پایه بسیاری از پروژه‌های عمرانی و زیرساختی است.

تفاوت بین پروفیل طولی و پروفیل عرضی

پروفیل طولی و عرضی، هر دو از ابزارهای اصلی در تحلیل و طراحی پروژه‌های عمرانی هستند، اما هرکدام جنبه متفاوتی از زمین را نمایش می‌دهند. به بیان ساده، پروفیل طولی مسیر را از جلو به عقب و پروفیل عرضی آن را از چپ به راست به تصویر می‌کشد. ترکیب این دو نوع پروفیل، دیدی جامع از وضعیت طبیعی زمین فراهم می‌کند و اساس تصمیم‌گیری‌های مهندسی در طراحی مسیر، محاسبه حجم عملیات خاکی و اجرای دقیق پروژه به‌شمار می‌رود.

پروفیل طولی، تغییرات ارتفاع زمین را در امتداد مسیر اصلی پروژه مانند محور یک جاده، خط لوله یا مسیر راه‌آهن نشان می‌دهد. این نمودار به مهندس کمک می‌کند تا شیب‌ها، نقاط مرتفع و پایین مسیر، و میزان خاک‌برداری یا خاک‌ریزی موردنیاز را بررسی کند.اما، پروفیل عرضی، نمایی عمود بر مسیر اصلی را نمایش می‌دهد و برای نشان دادن شکل مقطع زمین در عرض مسیر به‌کار می‌رود.

دو خط اساسی در پروفیل طولی

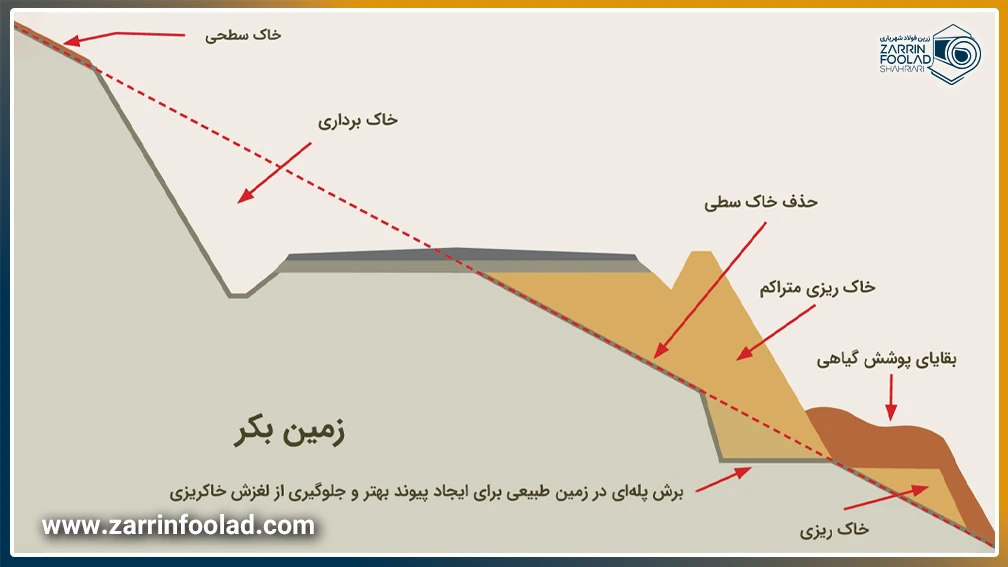

در ترسیم پروفیل طولی پروژه‌های عمرانی مانند راه‌سازی، خطوط لوله و کانال‌ها، معمولا دو خط اصلی به نمایش درمی‌آیند که هر یک نقش مهمی در تحلیل و طراحی مسیر دارند. مقایسه این دو خط، مبنای تعیین مقادیر خاک‌برداری و خاک‌ریزی در طول مسیر است. در واقع، فاصله میان این دو منحنی، به مهندسان کمک می‌کند تا حجم عملیات عمرانی را با دقت بالا برآورد و کنترل کنند.

۱. خط زمین طبیعی

خط زمین یا Existing Ground Line نمایانگر وضعیت واقعی سطح زمین در امتداد مسیر است و پستی و بلندی‌های موجود را نشان می‌دهد. این خط در نقشه معمولا با EG نمایش داده می‌شود و برای ترسیم آن، ارتفاع نقاط برداشت‌شده در طول مسیر بر اساس کیلومتراژ روی نمودار منتقل می‌شوند تا چهره واقعی زمین مشخص گردد.

۲. خط پروژه

خط پروژه یا Finished Ground Line مسیر نهایی طراحی‌شده توسط مهندس را نشان می‌دهد؛ سطحی که قرار است پروژه بر اساس آن اجرا شود، مانند کف کانال، تراز روی لوله یا سطح تمام‌شده‌ی جاده. خط پروژه با در نظر گرفتن شیب‌های مجاز، معیارهای فنی و حجم عملیات خاکی طراحی می‌شود تا مسیر از نظر فنی و اقتصادی در بهترین شرایط قرار گیرد.

مزایا و کاربردهای پروفیل طولی

پروفیل طولی یکی از ابزارهای کلیدی در مطالعات و طراحی پروژه‌های عمرانی است و در مراحل مختلف اجرا، نقش و مزیت‌های بسیار مهمی دارد. این نمودار، علاوه بر نمایش تغییرات ارتفاعی مسیر، امکان تحلیل دقیق‌تری از وضعیت زمین و تصمیم‌گیری فنی را فراهم می‌کند. برخی از مهم‌ترین کاربردهای آن عبارت‌اند از:

• طراحی مسیر جاده‌ها، راه‌آهن و کانال‌ها
• برآورد حجم خاک‌برداری و خاک‌ریزی
• طراحی و اجرای شبکه‌های انتقال آب، فاضلاب و خطوط لوله
• تطبیق وضعیت واقعی با طرح مصوب برای شناسایی انحرافات احتمالی
• تحلیل فنی و اقتصادی مسیر و برآورد هزینه‌ها

در کنار این موارد، آشنایی با انواع پروفیل‌های ساختمانی نیز برای مهندسان عمران اهمیت دارد، زیرا در بسیاری از پروژه‌ها، پس از طراحی مسیر و زیرساخت، مرحله‌ی خرید پروفیل ساختمانی برای اجرای سازه‌های جانبی مانند پل‌ها، سوله‌ها و پایه‌های نگهدارنده آغاز می‌شود. این هماهنگی میان طراحی زمین و انتخاب مصالح فلزی، تاثیر زیادی بر ایمنی و دوام سازه دارد.

مراحل ترسیم و تهیه پروفیل طولی

هدف تهیه پروفیل طولی، نمایش تغییرات ارتفاع زمین در امتداد مسیر و فراهم‌سازی داده‌های لازم برای طراحی دقیق مسیر پروژه است. مراحل اصلی ترسیم آن به‌صورت زیر انجام می‌شوند:

1. نقشه‌برداری:

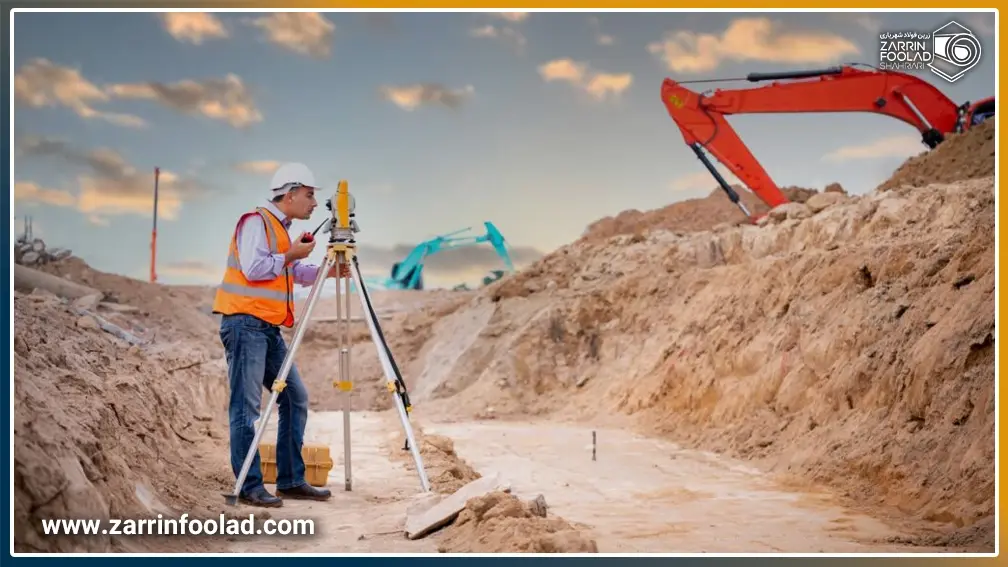

   در نخستین گام، با استفاده از تجهیزات نقشه‌برداری مانند توتال استیشن یا GPS، ارتفاع نقاط در امتداد محور اصلی مسیر در فواصل معین برداشت می‌شود. این داده‌ها پایه‌ی اصلی ترسیم پروفیل به‌شمار می‌آیند.

برای ترسیم پروفیل طولی و مشخص کردن وضعیت پستی و بلندی زمین، ابتدا باید اطلاعات ارتفاعی و کیلومتراژ نقاط کلیدی مسیر برداشت شود. کیلومتراژ در واقع تراز افقی پروژه است که فاصله هر نقطه را از مبدأ نشان می‌دهد. این اندازه‌گیری‌ها به صورت دقیق در نقاط تغییر شیب زمین، شکست‌های مهم سطح زمین و همچنین در فواصل استاندارد معین، مانند هر بیست متر، انجام می‌گیرد تا داده‌های لازم برای ایجاد نمایشی دقیق از طول مسیر به دست آید.

2. انتقال داده‌ها به نقشه:
   مقادیر برداشت‌شده شامل کیلومتراژ و ارتفاع هر نقطه به نرم‌افزارهای نقشه‌برداری و راهسازی مانند Civil 3D منتقل می‌شوند تا ساختار اولیه پروفیل تشکیل گردد.
3. ترسیم خط زمین طبیعی :
   با اتصال نقاط برداشت‌شده، خط زمین طبیعی رسم می‌شود که وضعیت واقعی سطح زمین را در امتداد مسیر نشان می‌دهد.
4. ترسیم خط طراحی:
   پس از بررسی وضعیت زمین، مهندس طراح با در نظر گرفتن شیب‌های مجاز، ترازهای کنترلی و الزامات فنی، خط نهایی طراحی را ترسیم می‌کند.
5. محاسبه و نمایش اختلاف ارتفاع‌ها:
   اختلاف بین خط طراحی و خط زمین طبیعی در هر نقطه محاسبه می‌شود تا حجم خاک‌برداری و خاک‌ریزی مشخص گردد.
6. تکمیل و نهایی‌سازی نقشه:
   مرحله پایانی برای رسم پروفیل طولی این است که جزئیاتی مانند کیلومتراژها، تراز نقاط مهم، شیب‌ها، و عوارض موجود روی نقشه درج می‌شوند تا پروفیل طولی آماده ارائه برای اجرا باشد.

در پروژه‌هایی مانند ساخت سوله‌ها، انتخاب مصالح فلزی نیز اهمیت ویژه‌ای دارد؛ برای مثال، استفاده از پروفیل زد سوله به دلیل استحکام بالا و وزن مناسب، یکی از گزینه‌های رایج در سازه‌های صنعتی است که باید با طراحی دقیق ترازها و شیب‌ها در پروفیل طولی هماهنگ شود.

کلام آخر

پروفیل طولی را می‌توان زبان ارتفاع و شیب در مهندسی عمران دانست؛ ابزاری که ارتباط میان زمین واقعی و طراحی فنی را برقرار می‌کند. هرچند ترسیم آن در ظاهر ساده به نظر می‌رسد، اما دقت در برداشت، تحلیل داده‌ها و انتخاب خط پروژه می‌تواند تفاوت میان طرحی موفق و پروژه‌ای پرهزینه را رقم بزند. مهندسانی که با رویکرد علمی و دقیق به تهیه پروفیل طولی می‌پردازند، در واقع پایه‌گذار مسیری ایمن، اقتصادی و اجرایی برای کل پروژه هستند.

برای درک عمیق‌تر مفاهیم مرتبط با پروفیل طولی و عرضی، مطالعه کتاب Stream Channel Reference Sites نوشته L.E.G. Harrelson توصیه می‌شود. این اثر از منابع معتبر در حوزه اندازه‌گیری، تحلیل و ترسیم پروفیل‌های طبیعی و مهندسی به‌شمار می‌رود و راهنمایی ارزشمند برای دانشجویان و متخصصان رشته‌های عمران، آب و محیط‌زیست است.
