توضیح کامل پروفیل عرضی خیابان و اجزای آن

زمین هیچ‌وقت صاف و یکدست نیست؛ حتی جایی که چشم ما آن را سطح صاف می‌بیند، در زیر پایمان تغییر ارتفاع، شیب و انحنا جریان دارد. مهندسان برای فهمیدن همین ناهمواری‌های پنهان از ابزاری به نام پروفیل عرضی استفاده می‌کنند که نقشش در دقت و دوام پروژه‌ها بسیار حائز اهمیت است.
با اطلاعاتی که پروفیل عرضی می‌دهد، می‌شود فهمید زمین در کجا باید برداشته شود، کجا باید پر شود و چطور می‌توان بین طبیعت و طراحی تعادل ایجاد کرد.

پروفیل عرضی چیست؟

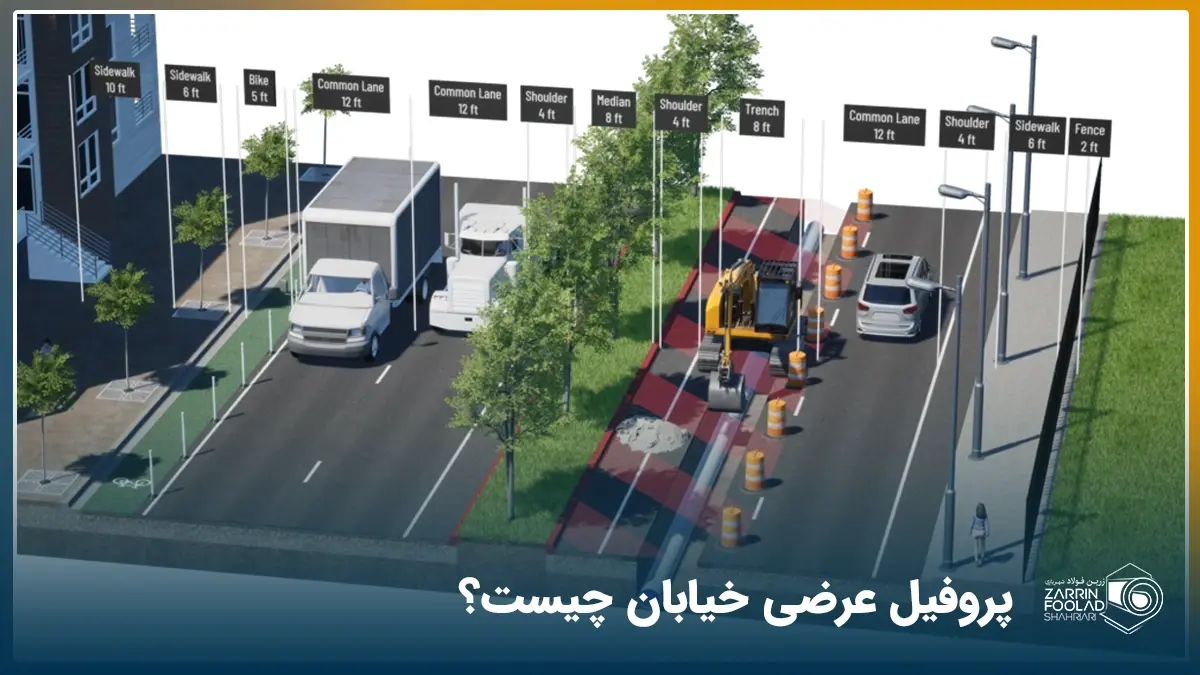

پروفیل عرضی یا Cross Section تصویری است از برش عمود بر مسیر یک پروژه، که شکل و اختلاف ارتفاع زمین را در یک مقطع مشخص نشان می‌دهد. تصور کنید یک جاده در حال ساخت است. حالا اگر در نقطه‌ای از مسیر، زمین را از پهلو ببُریم و به سطح بریده‌شده نگاه کنیم، می‌توانیم ببینیم زمین در آن نقطه چه شکلی دارد. مثلا در سمت راست کمی بالاتر است، وسط مسیر باید خاک‌برداری شود و سمت چپ نیاز به خاک‌ریزی دارد.

به طور معمول، مجموعه‌ای از پروفیل‌های عرضی در کنار پروفیل طولی استفاده می‌شوند تا تصویری کامل از مسیر پروژه به‌دست آید. این داده‌ها نه‌تنها در مرحله طراحی بلکه در زمان اجرا، کنترل پروژه و برآورد هزینه‌ها نیز نقش تعیین‌کننده‌ای دارند.

اجزای تشکیل‌دهنده پروفیل عرضی خیابان

در مقطع پروفیل عرضی خیابان می‌توان تمام قسمت‌هایی را دید که از وسط خیابان تا کناره‌های آن امتداد دارند. به طور کلی، اجزای اصلی پروفیل عرضی خیابان در سه گروه سواره‌رو، حاشیه و کناره‌ها و فضای عابرین و خدمات دسته بندی می‌شوند.

سواره رو

اصلی‌ترین بخش خیابان که برای حرکت وسایل نقلیه طراحی شده است سواره رو نام دارد. تعداد خطوط و عرض این بخش بر اساس حجم ترافیک و سرعت مجاز تعیین می‌شوند.

1. تاج و شیب عرضی
    معمولا سواره‌رو در قسمت مرکزی یعنی تاج کمی بالاتر است و به سمت لبه‌ها دارای شیب عرضی کمی است. این شیب که معمولا بین 1 تا 3 درصد است برای زهکشی آب باران و هدایت آن به سمت حاشیه‌ها و سیستم‌های جمع‌آوری آب‌های سطحی ضروری است. گفتنی است که این شیب با نام کَمبر نیز معروف است.
2. روسازی خیابان
   ساختار جاده شامل لایه‌هایی است که از پایین به بالا بستر روسازی، زیراساس، اساس ، آستر و آسفالت نام دارند. ضخامت و جنس هر لایه بر اساس نوع خیابان و میزان ترافیک تعیین می‌شود.

حاشیه و کناره‌ها

بخش‌هایی که در دو طرف سواره‌رو قرار دارند، در گروه حاشیه و کناره‌های خیابان قرار می‌گیرند. این قسمت‌ها نقش مهمی در ایمنی، هدایت آب‌های سطحی و تفکیک مسیر خودروها از پیاده‌رو دارند.

1. شانه‌ها
   به بخشی از خیابان که در امتداد سواره‌رو قرار دارد شانه می گویند. این قسمت معمولا از جنس مصالح فشرده یا آسفالت با ضخامت کمتر ساخته می‌شود. وظیفه‌ی اصلی شانه، افزایش ایمنی مسیر، فراهم کردن فضای توقف اضطراری و محافظت از لبه‌ی روسازی است. در خیابان‌های خارج از شهر یا مسیرهایی که جدول ندارند، شانه‌ها مسیر عبور آب‌های سطحی را هم فراهم می‌کنند.

2. جدول‌ها
   جدول‌ها در مرز بین سواره‌رو و پیاده‌رو قرار می‌گیرند و حد فاصل این دو بخش را تعیین می‌کنند. گاتر نیز که کانال یا جویچه‌ای است که در کنار جدول ساخته می‌شود، آب‌های سطحی را به کانال‌ها یا دریچه‌های جمع‌آوری هدایت می‌کند. ارتفاع و شکل جدول بسته به نوع خیابان و میزان ترافیک متفاوت است، اما در همه‌ی موارد نقش مهمی در نظم، ایمنی و دوام لبه‌های خیابان دارد.

فضای عابرین پیاده و خدمات

بخش نهایی در پروفیل عرضی معابر شامل تمام فضاهایی است که برای حرکت عابران پیاده، تاسیسات شهری و امکانات جانبی طراحی شده‌اند. این فضاها علاوه بر تامین ایمنی و راحتی عابران، نظم خیابان و زیبایی محیط را نیز حفظ می‌کنند. امروزه، برای افزایش مقاومت ساختمانهای مجاور استفاده از وال پست آماده در دیوار ساختمان‌ها برای افزایش ایمنی ضروری است.

1. پیاده‌رو
   پیاده‌رو مسیری در دو طرف خیابان است که مخصوص عبور عابران پیاده طراحی شده است. سطح آن معمولا با شیب ملایمی از جدول به سمت ساختمان‌ها یا فضای سبز ساخته می‌شود تا آب باران به راحتی تخلیه شود و مسیر امن و خشک باقی بماند.
2. مسیرهای ویژه
   معمولا راه‌هایی مثل مسیر دوچرخه یا مسیر معلولین در پروفیل خیابان طراحی می‌شوند. این مسیرها با رنگ، مصالح متفاوت یا علائم مشخص می‌شوند تا تردد برای این گروه از افراد راحت و کم‌خطر باشد. در اصفهان و دیگر کلان شهر‌ها این مسیرها به وضوح دیده می‌شوند.

3. فضای سبز و نوارهای حفاظتی
   نوارهای سبز، درختکاری و مناطق حفاظتی در حاشیه پیاده‌رو یا میان خیابان جز بسیار مهم در پروفیل عرضی هستند. وظیفه آنها ایجاد محیطی دلنشین و کاهش آلودگی است.
4. تاسیسات زیرزمینی
   لوله‌های آب، فاضلاب، کابل‌های برق و مخابرات جز تاسیسات زیرزمینی هستند که در زیر پیاده‌رو یا مسیرهای ویژه قرار دارند. این مکان‌ها به دقت مشخص می‌شوند تا از آسیب در زمان ساخت یا نگهداری در امان باشند.
5. بلوار
   جزیره وسط خیابان یا بلوار، بخشی است در میان خیابان که برای کنترل ترافیک، ایجاد نقاط ایست یا هدایت جریان وسایل نقلیه طراحی می‌شود. این بخش می‌تواند شامل فضای سبز، مسیر عابر پیاده و تجهیزات روشنایی باشد و نقش مهمی در ایمنی و ساماندهی ترافیک دارد.

طراحی هر بخش از فضاهای خیابان به مصالح ساختمانی با دوام نیاز دارد. برای سازه‌های نگهدارنده سفارش پروفیل ساختمانی با کیفیت اهمیت زیادی در حفظ پایداری فضاهای کنار خیابان و پیاده‌روها پیدا می‌کند.

کاربرد پروفیل عرضی

پروفیل عرضی دقیق، پایه‌ی بسیاری از تصمیم‌های فنی در طراحی و اجراست. کاربردهای اصلی این سند عبارت‌اند از:

• طراحی دقیق مسیر
• محاسبه حجم خاک‌برداری و خاک‌ریزی
• طراحی زهکشی و هدایت آب‌های سطحی
• ارزیابی پایداری و ایمنی مسیر
• برآورد هزینه و تهیه نقشه‌های اجرایی
• مقایسه وضعیت موجود زمین و طرح نهایی
• مدیریت تعمیر و نگهداری مسیر

نحوه ترسیم پروفیل عرضی

هدف از ترسیم پروفیل عرضی راه، شناخت تغییرات ارتفاع و تعیین محل دقیق خاک‌برداری یا خاک‌ریزی است. طراحی درست این مقطع نه‌تنها باعث صرفه‌جویی در زمان و هزینه می‌شود، بلکه از بروز خطاهای اجرایی در پروژه جلوگیری می‌کند. مراحل اصلی ترسیم پروفیل عرضی به این شرح است:

برداشت میدانی نقاط عرضی و آماده‌سازی داده‌ها

برای شروع کار، ابتدا باید وضعیت فعلی زمین را دقیقا بدانیم. این کار با نقشه‌برداری انجام می‌شود؛ نقشه‌بردار با استفاده از دوربین‌های مخصوص، ارتفاع نقاط زمین را در فواصل مشخص، عمود بر مسیر جاده یا اصطلاحا آکس جاده، اندازه‌گیری و ثبت می‌کند. این داده‌ها شامل موقعیت نقطه، ارتفاع آن و فاصله‌اش از آکس هستند. همچنین، باید با توجه به شیب‌ها و قوانین طراحی، مشخص کنیم که خط پروژه قرار است در چه ارتفاعی قرار بگیرد.

طراحی مقطع عرضی نمونه

پس از جمع آوری داده‌ها، یک مدل یا قالب استاندارد برای عرض خیابان طراحی می‌شود که به آن Assembly می‌گویند. این قالب، مشخص می‌کند که جاده در هر نقطه چقدر پهنا دارد، شامل چه اجزایی می‌شود و هر کدام چه شیب و ضخامتی دارند. این طراحی در نرم افزار هایی مثل Civil 3D انجام می شود. در واقع، ما به نرم‌افزار می‌گوییم که تیپ و شکل عرضی خیابان ما چگونه است و ابعاد استاندارد آن چقدر است.

ترسیم مقاطع نهایی و محاسبه حجم

 حالا نوبت به اجرای طرح روی زمین واقعی می‌رسد. نرم‌افزار نمونه طراحی شده را بر روی مسیر جاده یعنی در همان نقاطی که داده‌های زمین طبیعی برداشت شده بود اعمال می‌کند. نتیجه نهایی، ترسیم صدها مقطع عرضی در طول مسیر است که در هر کدام، وضعیت نهایی جاده و زمین طبیعی به صورت همزمان نمایش داده می‌شود. با مقایسه این دو خط در هر مقطع، مهندسان به سادگی متوجه می‌شوند که در آن نقطه باید چقدر خاک‌برداری یا خاک‌ریزی شود تا به تراز نهایی مورد نظر برسند. جدول لیست کوپاژ که از این محاسبات به دست می‌آید، سند مالی پروژه است.

جمع‌بندی

پروفیل عرضی خیابان تصویری از وضعیت زمین در عرض مسیر و جزئیات سواره‌رو، حاشیه‌ها، کناره‌ها، فضای عابرین و تاسیسات زیرزمینی را نشان می‌دهد. با استفاده از آن، مهندسان می‌توانند مسیر را دقیق طراحی کنند، حجم خاک‌برداری و خاک‌ریزی را محاسبه کنند، جریان آب‌های سطحی را مدیریت کرده و ایمنی مسیر را ارزیابی کنند. ترسیم صحیح پروفیل عرضی در طراحی و اجرا باعث صرفه‌جویی در زمان و هزینه، هماهنگی با شرایط واقعی زمین و پیشگیری از خطاهای اجرایی می‌شود. این پروفیل پایه‌ای برای تهیه نقشه‌ها، محاسبات مالی و نگهداری طولانی‌مدت مسیر است.
