031 9100 31 31استیفنر چیست؟ راهنمای کامل سخت‌کننده‌های فولادی در سازه
وقتی به یک پل فولادی عظیم یا یک آسمان‌خراش با تیرهای I-شکل نگاه می‌کنیم، اغلب مجذوب ابعاد و قدرت ظاهری آن‌ها می‌شویم. اما قدرت واقعی فولاد فقط در ضخامت آن نیست، بلکه در هندسه و پایداری آن نهفته است. تیرهای فولادی، به‌ویژه در بخش‌هایی مانند جان و بال که نسبتا نازک هستند، در برابر یک پدیده مخرب به نام کمانش آسیب‌پذیرند. اینجاست که قطعاتی کوچک اما مهم به نام استیفنر یا سخت‌کننده وارد میدان می‌شوند. استیفنر یک قطعه فولادی است که به یک عضو سازه‌ای اصلی مانند جان یا بال یک تیر یا ستون متصل می‌شود تا سختی آن را افزایش دهد و از کمانش موضعی یا کلی آن جلوگیری کند. این مقاله از زرین فولاد شهریاری به بررسی ماهیت استیفنر، نحوه عملکرد و انواع آن در سازه‌های فولادی اختصاص دارد.
فهرست مطالب
ورق استیفنر چیست و چگونه عمل می‌کند؟
سخت‌کننده یا استیفنر (Stiffener) نوعی ورق فولادی است که به جان یک عضو اصلی سازه‌ای مانند تیر ورق متصل شده و به منظور تقویت آن‌ها در برابر نیروهای خمشی و برشی استفاده می‌شود. این ورق‌ها قابلیت نصب در یک یا هر دو طرف جان را دارند و در مدل‌های مختلفی موجود هستند که این دو ویژگی، محدودیت‌های استفاده از آن‌ها را به شدت کاهش می‌دهد. افزایش هزینه‌های ساخت، یکی از نتایج استفاده از این قطعات است. این هزینه مستقیما تحت تأثیر قیمت مواد اولیه اعم از قیمت ورق سیاه اصفهان یا سایر آلیاژهای فولادی قرار دارد. یک مورد مهم که در طراحی این قطعات باید لحاظ شود، فاصله نصب آن‌ها است تا لایه حفاظتی مورد نیاز سازه توسط آن‌ها شکل گیرد.
وظیفه اصلی سخت‌کننده از بین بردن تمرکز نیرو در یک نقطه و توزیع یکنواخت آن در سطح تیر است. برای درک دقیق این موضوع می‌توان از یک مثال ساده استفاده کرد. اگر شما فشار زیادی را به یک قوطی فلزی خالی وارد کنید به راحتی کج می‌شود. حالا اگر درون لوله را با چندین تیغه فلزی تقویت نمایید، دیگر به آسانی خم نخواهد شد.
علت استفاده از استیفنر در سازه‌ها
استفاده از استیفنر یکی از مؤثرترین روش‌ها برای جبران یکی از نقاط ضعف تیرها در سازه‌ها، یعنی نازک بودن جان تیر است. تیرها عموما دارای ارتفاع زیاد و جان نسبتا نازک هستند و این ویژگی، احتمال وقوع پدیده‌ای به نام کمانش موضعی (Web Crippling) را افزایش می‌دهد. در چنین حالتی، جان تیر تحت اثر نیروی فشاری متمرکز، دچار تغییر شکل موضعی می‌شود و عملکرد سازه‌ای آن به شدت کاهش می‌یابد.
یکی از راه‌های ابتدایی برای مقابله با این مشکل افزایش ضخامت جان یا انتخاب تیر با ابعاد بزرگ‌تر است، اما این روش‌ها باعث افزایش وزن کلی سازه، بالا رفتن هزینه‌ها و سنگین‌تر شدن بار مرده ساختمان می‌شوند. اما نصب تعداد مشخصی از استیفنرها مانند استیفنر پلیت در فواصل استاندارد، روشی بسیار کارآمدتر و اقتصادی‌تر است. استیفنر با ایجاد ممان اینرسی بیشتر، تیر را در برابر فشارهای خمشی و برشی مقاوم‌تر کرده و از تمرکز تنش در نقاط بحرانی جلوگیری می‌کنند.
نکته مهم
بسیاری به اشتباه فکر می‌کنند استیفنر مقاومت تیر را افزایش می‌دهد. در حالی که این کار را به‌طور غیرمستقیم انجام می‌دهد، وظیفه اصلی آن افزایش سختی و پایداری است. استیفنر با جلوگیری از شکست زودرس ناشی از کمانش، اجازه می‌دهد تا از تمام ظرفیت مقاومتی فولاد استفاده شود.
برای اطلاعات بیشتر میتوانید تیر ورق چیست را مطالعه کنید.
انواع استیفنر
استیفنرها در یک نگاه ساده به طور کلی در دو گروه اصلی طولی و عرضی طبقه‌بندی می‌شوند، اما با نگاهی دقیق‌تر می‌توان آن‌ها را بر اساس عملکرد، نوع متریال و محل قرارگیری در سازه نیز به زیرگروه‌های تخصصی‌تری تقسیم کرد:

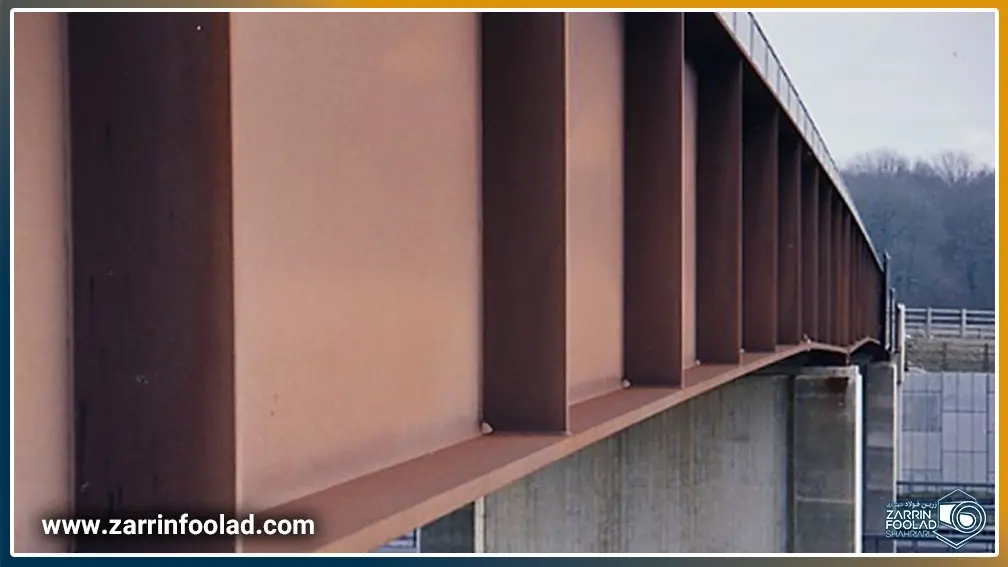

- استیفنرهای طولی و عرضی: استیفنر طولی در امتداد طول تیر و به صورت موازی با جان آن نصب می‌شود. این نوع استیفنر در سوله صنعتی که دهانه بلند داشته باشد عملکرد بسیار مناسبی دارد. استیفنر عرضی عمود بر تیر نصب شده و معمولا در نزدیکی تکیه‌گاه‌ها یا نقاطی که تمرکز بار وجود دارد به کار می‌رود.
- انواع استیفنر بر اساس عملکرد و متریال: جنس و مواد اولیه مورد استفاده در ساخت استیفنرها تأثیر مستقیمی بر عملکرد و مقاومت آن‌ها دارد. رایج‌ترین نوع آن‌ها استیفنرهای فلزی هستند که از آلیاژهایی مانند فولاد کربنی یا فولاد ضدزنگ ساخته شده و به دلیل مقاومت مکانیکی بالا، کاربرد گسترده‌ای در پروژه‌های ساختمانی و سازه‌های سنگین دارند. در مقابل، مدل‌های کامپوزیتی که از ترکیباتی چون فایبرگلاس و رزین‌های پلیمری تولید می‌شوند برای صنایع شیمیایی یا مناطق پربارش بسیار مناسب هستند. به عنوان نمونه، در اجرا سقف شیروانی سوله، این قطعات کوچک به سازه کمک می‌کنند تا در برابر بارهای سنگین ناشی از برف و باران مقاومت کند.

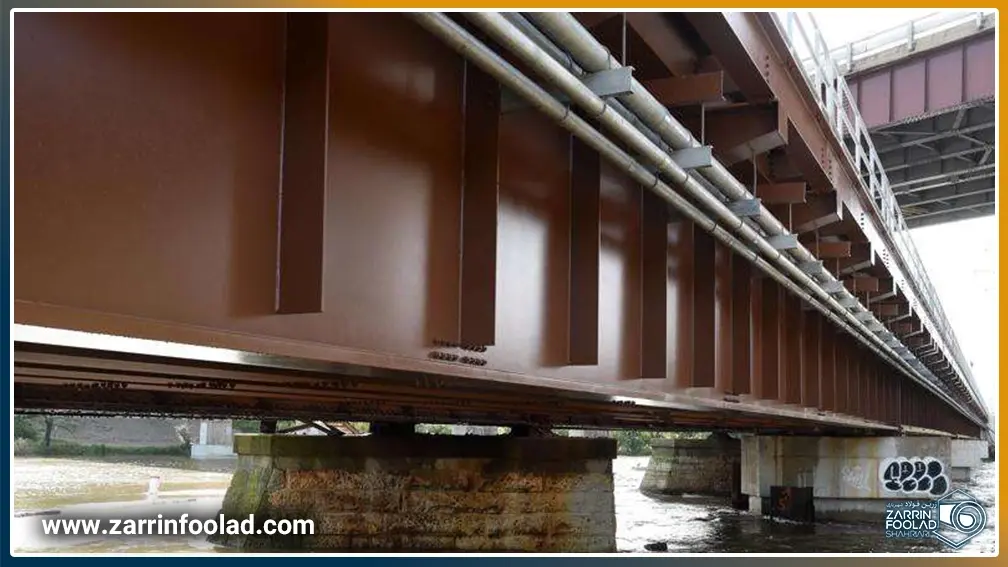

- استیفنر بر اساس محل قرارگیری: محل نصب استیفنرها نیز یکی از عوامل مهم در طبقه‌بندی آن‌ها است. استیفنرهای انتهایی در نزدیکی تکیه‌گاه تیر نصب می‌شوند و وظیفه انتقال یکنواخت نیرو به بخش‌های دیگر سازه را بر عهده دارند. استیفنرهای میانی میان دو تکیه‌گاه و در فواصل استاندارد نصب می‌شوند. در این میان باید به استیفنرهای داخلی و خارجی هم اشاره کرد. در مدل‌های خارجی، قطعه سخت‌کننده در بیرون ستون یا تیر نصب می‌شود. اما در نوع داخلی ابتدا یک وجه از ستون برش خورده و سپس استیفنر در داخل آن جوش داده می‌شود تا سازه از داخل تقویت گردد.
نکته مهم
فاصله و جهت قرارگیری استاندارد برای استیفنرها، در راستای جلوگیری از تغییر شکل قالب‌ها و افزایش مقاومت تیر، بر اساس مدل و محل نصب آن‌ها تغییر می‌کند. مثلا محل نصب استیفنر پای ستون، نزدیک به اتصال ستون و فونداسیون انتخاب می‌شود. در ستون های بلند، معمولا استیفنرها در ردیف‌های عمودی نصب می شوند.
مزایا و معایب استفاده از استیفتر
به‌کارگیری استیفنر یک ترفند برای افزایش استحکام تیرها در برابر فشارهای خمشی است و مانند هر ترفند دیگری در ساخت‌وساز، سخت‌کننده‌ها نیز دارای مزایا و معایبی هستند. اگرچه در نظر گرفتن هزینه‌های اولیه مانند قیمت بیس پلیت و استیفنر برای برخی پروژه‌ها دغدغه ایجاد می‌کند، اما این قطعه مزایای عملیاتی فراوانی دارد که استفاده از آن را در عمل مقرون به صرفه می کند.
برخی استیفنرها قابلیت تنظیم مجدد نیز دارند که این ویژگی به کاهش محدودیت کاربردشان منجر می‌شود. در جدول زیر میتوانید مزایا و معایب سخت‌کننده‌ها را مشاهده نمایید.
| مزایای استیفنر | معایب استیفنر |
| افزایش مقاومت خمشی و برشی تیر | نیاز به جوشکاری دقیق و صرف زمان بیشتر در نصب |
| جلوگیری از کمانش موضعی | افزایش وزن تیر |
| پیشگیری از خرابی و تغییر شکل قالب | در مدل‌های داخلی نیاز به برش عضو اصلی وجود دارد که تعمیر را دشوار می‌کند |
| افزایش عمر مفید سازه | احتمال خوردگی در محل جوش‌ها و عدم تاثیر کامل پوشش ضدزنگ |
| کاهش نیاز به تیرهای ضخیم‌تر | جوشکاری‌های اضافی به‌ویژه با اجرای ضعیف می‌توانند تنش‌های پسماند ایجاد کرده و نقاط حساس به خستگی، خصوصا در پل‌ها، ایجاد کنند. |
مدیریت تنش‌ها با استیفنر: راه‌حل‌های ساده برای مشکلات مهم
استیفنر قطعه‌ای ساده و کوچک است که به صورت نامحسوس در ساختار سازه قرار می‌گیرد و تأثیر خیلی مهمی در عملکرد تیرها می‌گذارد. ارزش این قطعه به حدی است که استیفنر تیر ورق یک عضو جداناپذیر از آن به حساب می‌آید. یک کاربرد استیفنر که اهمیت بالایی دارد، جلوگیری از تغییر شکل قالب در مقابل فشارهای بتن است که به حفظ ابعاد ستون‌ها و دقت در اجرای سازه کمک می‌کند. کاهش خطا در اجرا هم نهایتا به پایداری بخش‌های مختلف سازه در درازمدت و در نتیجه کاهش نیاز به تعمیرات و هزینه‌های ثانویه کمک می‌کند. کوچک‌ترین خطا حین ساخت سازه می‌تواند ساعت‌ها کار و هزینه را از بین ببرد، اما وجود استیفنر در اسکلت فلزی ضمانت‌کننده عملکرد صحیح تیرها و عدم تغییر ابعاد قالب‌ها است.
