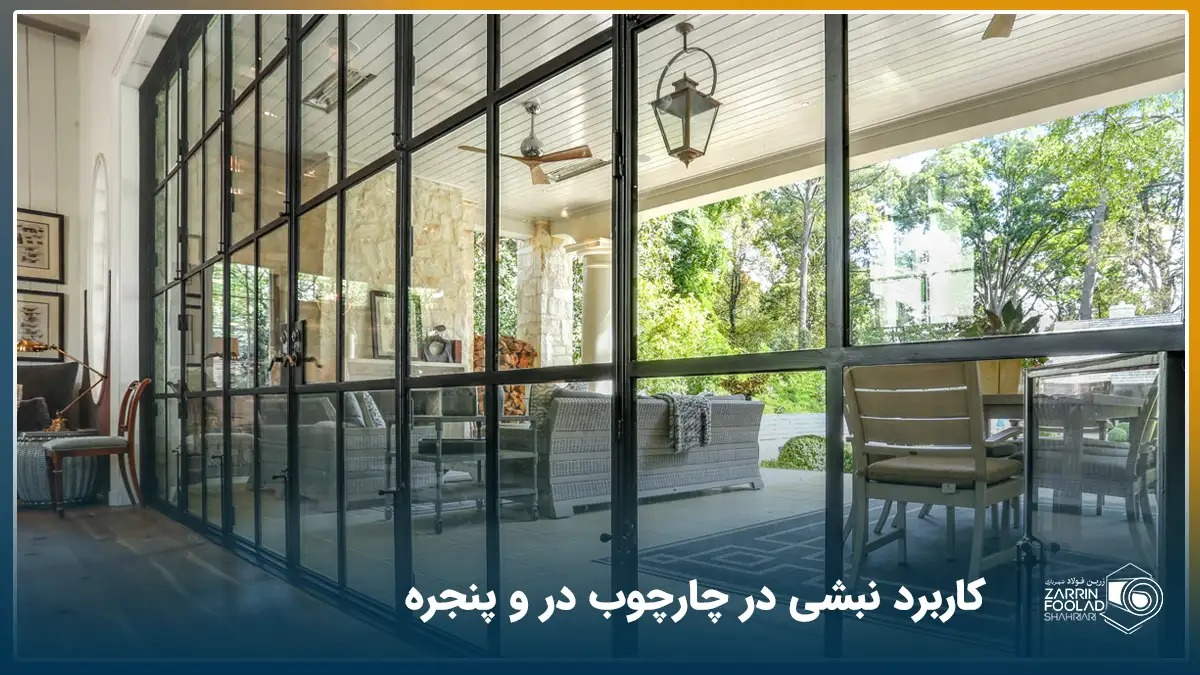

031 9100 31 31کاربرد نبشی در چارچوب در و پنجره + ایده‌هایی برای استفاده خاص
در نگاه اول، نبشی فقط یک پروفیل ساده آهنی به‌نظر می‌رسد؛ اما همین قطعه کوچک، در ساخت چارچوب در و پنجره نقش کلیدی دارد. هر جایی که صحبت از استحکام، اتصال دقیق و مقاومت در برابر فشار باشد، پای نبشی وسط است. چارچوب‌هایی که با نبشی ساخته می‌شوند نه‌تنها در برابر تغییر شکل مقاوم‌اند، بلکه عمر مفید سازه را هم بالا می‌برند. اما ماجرا فقط به ساخت چارچوب ختم نمی‌شود. این روزها از نبشی‌ها در طراحی‌های خاص و حتی دکوراسیون‌های صنعتی هم استفاده می‌شود. اگر برای پروژه‌تان دنبال راه‌حل‌های مقاوم و خلاقانه هستید، اینجا با نمونه‌هایی مواجه می‌شوید که شاید تا به حال به ذهنتان نرسیده باشد.
فهرست مطالب

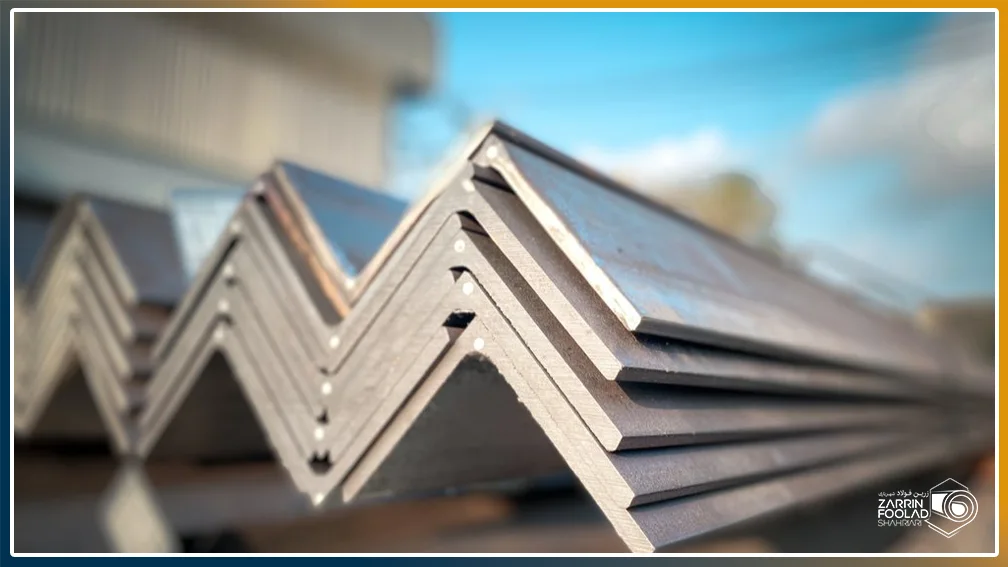

نقش نبشی در ساخت چارچوب‌های مستحکم در و پنجره
در چارچوب‌های فلزی، به‌ویژه برای درهای ضدسرقت، انبار صنعتی یا سوله‌ها، نبشی نقش مهارکننده‌ی اصلی را در برابر نیروهای برشی و فشاری ایفا می‌کند. معمولا از نبشی با بال مساوی مثلا ۴۰×۴۰ برای گوشه‌های قاب استفاده می‌شود تا هم سطح تماس خوبی برای جوشکاری فراهم شود، هم زاویه‌ی داخلی دقیقا ۹۰ درجه باقی بماند. این زوایا اگر به‌درستی تثبیت نشوند، چارچوب دچار پیچش یا تاب خوردگی در طول زمان می‌شود.
ایجاد زاویه 90 درجه دقیق و محکم با نبشی
برای ایجاد زاویه‌ی دقیق ۹۰ درجه در چارچوب‌هایی که با نبشی ساخته می‌شوند، باید از ابزارهای اندازه‌گیری دقیق مانند گونیا صنعتی، شابلون‌های فلزی یا میز کار با خط‌کشی میلی‌متری استفاده کرد. پس از بریدن نبشی با اره نواری یا لیزر، لبه‌ها باید کاملا صاف و بدون انحراف باشند تا هنگام مونتاژ، زاویه دچار اعوجاج نشود.

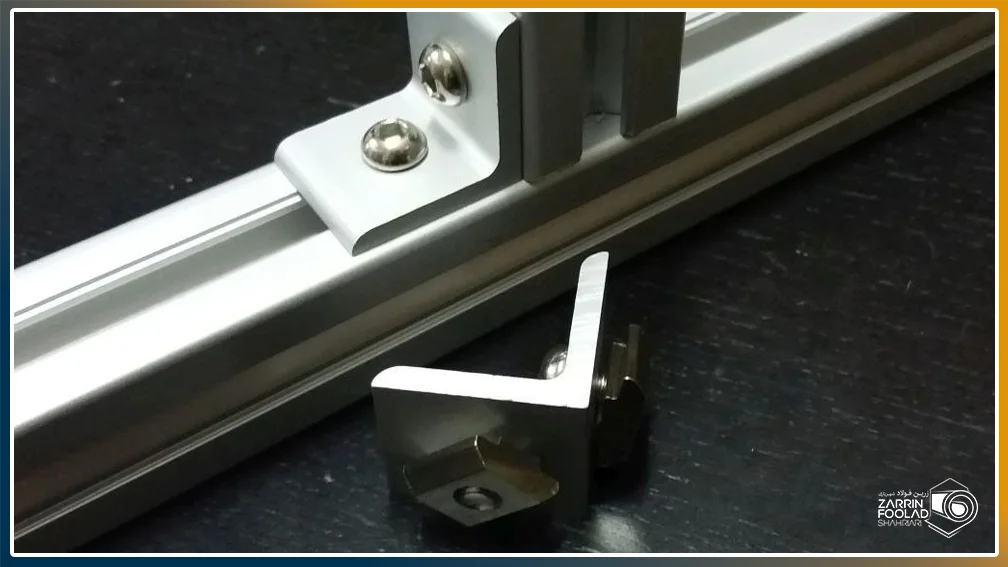

توصیه می‌شود که ابتدا دو قطعه نبشی را به‌صورت جوش نقطه‌ای موقت، به هم متصل کنید، سپس با گونیا زاویه را بررسی و اصلاح کنید و بعد از اطمینان از تراز بودن، جوشکاری نهایی انجام شود. در پروژه‌های حساس‌تر، از بست گوشه‌ای فلزی یا پیچ‌زاویه‌گیر برای فیکس موقت استفاده می‌شود تا حرارت جوش باعث تغییر زاویه نشود. همچنین استفاده از گیره‌نبشی‌گیر، کمک می‌کند اتصال کاملا فیکس و بدون حرکت باقی بماند.
گاهی در ساخت چارچوب‌های سبک یا پارتیشن‌های داخلی، به‌جای نبشی از پروفیل کناف f استفاده می‌شود، مخصوصا در دیوارهای خشک که نیاز به اتصال تمیز و زاویه‌دار با سطح گچ‌برگ دارند. البته این پروفیل در مقایسه با نبشی، مقاومت سازه‌ای کمتری دارد و مناسب درب‌های سنگین نیست.
راهکارهای افزایش استحکام و پایداری چارچوب‌های ساخته‌شده با نبشی
به‌منظور ارتقای استحکام و پایداری چارچوب‌هایی که با استفاده از نبشی فلزی ساخته می‌شوند، رعایت اصول فنی، ضروری هستند. این اصول عبارت‌اند از :
- انتخاب ضخامت مناسب نبشی: استفاده از نبشی‌هایی با ضخامت کافی، به‌ویژه در چارچوب‌های سنگین یا با ابعاد بزرگ، نقش بسزایی در جلوگیری از خمش و تغییر شکل در طول زمان دارد. در بسیاری از پروژه‌های صنعتی، نبشی با ضخامت ۴ میلی‌متر یا بیشتر توصیه می‌گردد.
- اتصال دقیق و کامل در محل تقاطع: جوشکاری کامل در محل اتصال دو نبشی، به‌ویژه در گوشه‌ها به‌مراتب مقاوم‌تر از جوش‌های نقطه‌ای یا ناقص عمل کرده و مانع از بازشدگی یا ترک در محل اتصال می‌گردد. همچنین در پروژه‌های حساس بهتر است از روش‌های جوش ممتد با نفوذ کامل استفاده شود.
- به‌کارگیری صفحات تقویتی (گاست پلیت): نصب صفحات تقویتی در زوایا یا محل تلاقی نبشی‌ها موجب توزیع یکنواخت تنش و جلوگیری از تمرکز نیرو در یک نقطه می‌شود. این صفحات معمولا از ورق فولادی با ضخامت بالا تهیه شده و به بدنه‌ی نبشی جوش داده می‌شوند.
- افزودن قیدهای عرضی یا طولی: در چارچوب‌هایی با دهانه‌های بزرگ، استفاده از قیدهای عرضی یا طولی، به افزایش پایداری کلی سازه کمک کرده و مقاومت آن را در برابر نیروهای جانبی، ارتعاشات و ضربه‌ها به‌طور محسوسی افزایش می‌دهد.
رعایت این اصول در طراحی و اجرای چارچوب‌های فلزی، به‌ویژه در شرایطی که بارگذاری دینامیکی، تغییرات دمایی یا تنش‌های مکرر وجود دارد، موجب افزایش عمر مفید سازه و کاهش هزینه‌های تعمیرات آتی خواهد شد.
کاربرد نبشی در اتصال لولا و قفل
نبشی در اتصال لولا و قفل نقش پایه‌ای دارد و به‌عنوان تکیه‌گاه محکم برای نصب این اجزا در سازه‌های فلزی به کار می‌رود. استفاده از نبشی باعث افزایش استحکام، دقت و دوام محل اتصال می‌شود.
در نصب لولا و قفل، استفاده از نبشی زمانی اهمیت پیدا می‌کند که درب، وزن بالا داشته باشد یا چارچوب از ورق نازک ساخته شده باشد. برای مثال، اگر ضخامت ورق چارچوب کمتر از ۲ میلی‌متر باشد، جوش‌دادن مستقیم لولا یا قفل به آن ممکن است در مدت کوتاهی باعث تاب برداشتن یا شکستگی شود. در این موارد، نصب نبشی با ضخامت حداقل ۳ تا ۵ میلی‌متر راه‌حل اصولی‌تری است.
نکته مهم
در برخی موارد خاص، ورق ۱.۵ میلی‌متر نیز در چارچوب درهای داخلی استفاده می‌شود، ولی جوشکاری به آن باید با دقت بالا و با جوش نقطه‌ای کوتاه انجام شود.
نبشی ۳۰×۳۰ میلی‌متر برای درب‌های سبک و متوسط مناسب است. در صورتی که وزن درب بیشتر از ۸۰ کیلوگرم باشد، توصیه می‌شود از نبشی ۵۰×۵۰ یا حتی ۶۰×۶۰ میلی‌متر با ضخامت ۴ یا ۵ میلی‌متر استفاده شود تا لولا فشار ناشی از وزن درب را بهتر تحمل کند .برای نصب قفل، اگر بدنه قفل بیش از ۱۵ سانتی‌متر طول داشته باشد یا از نوع قفل برقی باشد، حتما باید زیر آن نبشی تقویتی قرار داده شود. این کار از لقی، ترک‌خوردگی و خراب‌شدن محل نصب جلوگیری می‌کند. همچنین نصب لولا روی نبشی، امکان تراز کردن دقیق در فاصله مثلا ۱.۵ تا ۲ میلی‌متر بین در و چارچوب را فراهم می‌کند که برای باز و بسته شدن روان درب ضروری است . پس اگر با درب فلزی، کمد صنعتی، دروازه آهنی یا چارچوبی با ضخامت کم سروکار دارید، نبشی با ابعاد و ضخامت مناسب نه‌تنها عمر لولا و قفل را افزایش می‌دهد، بلکه ایمنی و دقت سازه را هم تضمین می‌کند.
نقش کلیدی نبشی در تراز کردن
یکی از کاربردهای مهم نبشی در سازه‌های فلزی، کمک به تراز کردن قطعات و اتصال‌هاست. به‌دلیل زاویه ۹۰ درجه و اضلاع صاف، پروفیل نبشی به‌عنوان مرجع هندسی دقیق در محل اتصالات به کار می‌رود. در هنگام مونتاژ اسکلت‌های فلزی، شاسی دستگاه‌ها یا ساخت چهارچوب‌ها، استفاده از نبشی باعث می‌شود قطعات در زاویه‌ی درست نسبت به یکدیگر قرار گیرند و از کج شدن، پیچش یا تاب برداشتگی جلوگیری شود. این ویژگی در سازه‌هایی که دقت در زاویه‌گذاری اهمیت دارد (مثل قفسه‌های فلزی، فریم در و پنجره، یا شاسی ماشین‌آلات صنعتی)، بسیار موثر است. نصب نبشی در گوشه‌ها، نه‌تنها استحکام ایجاد می‌کند بلکه امکان کنترل و حفظ تراز را در حین جوشکاری یا مونتاژ فراهم می‌سازد.
بیشتر بخوانیدبرای اطلاعات بیشتر می‌‌توانید نحوه نصب بیس پلیت را مطالعه کنید.
نقش نبشی در اتصال چارچوب به سازه‌های سبک یا تقویتی
در بسیاری از ساختمان‌های امروزی، چارچوب در و پنجره روی دیوارهای سبک یا تقویتی نصب می‌شود. در این حالت، اتصال مستقیم کافی نیست و از نبشی به‌عنوان واسطه‌ای مقاوم میان قاب و سازه‌ی پشتی استفاده می‌شود تا فشارهای وارده به‌درستی مهار شود. انتخاب نبشی مناسب از لق‌شدن، ترک‌خوردگی یا تغییر شکل چارچوب جلوگیری می‌کند.
در طراحی چنین اتصالاتی، آگاهی از هزینه‌ی تقریبی مقاطع تقویتی مورد استفاده پشت دیوار نیز می‌تواند بر انتخاب نبشی و نحوه‌ی اجرا تاثیر بگذارد. برای مثال، در دیوارهایی که از سازه‌های نگهدارنده‌ی قائم استفاده می‌شود، هزینه این اجزای فلزی مانند قیمت وال‌پست یکی از مواردی‌ست که باید در برآورد هزینه‌ی کلی پروژه لحاظ شود.

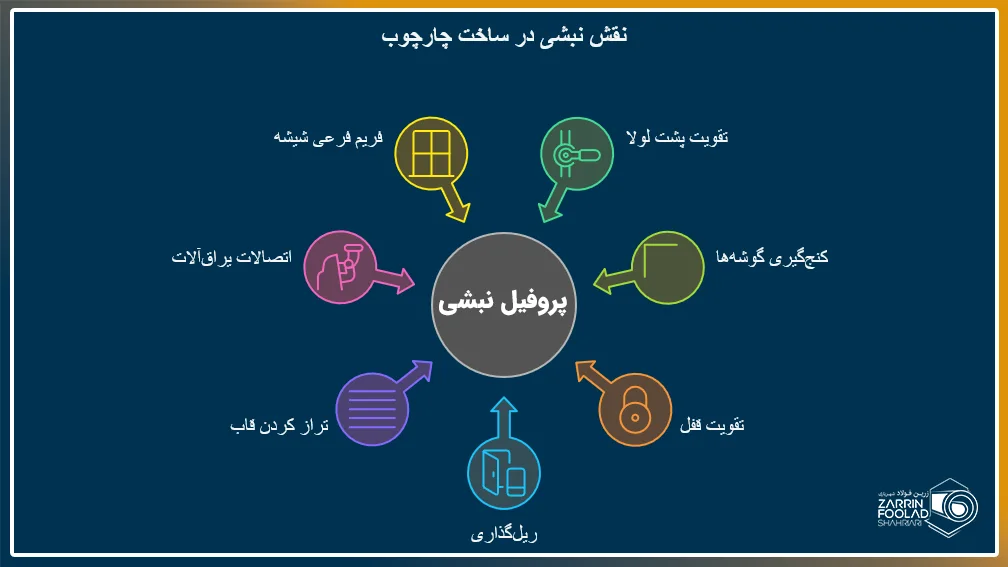

ایده‌هایی برای استفاده خاص از نبشی در چارچوب در و پنجره
در ساخت چارچوب‌های فلزی در و پنجره، استفاده از نبشی تنها محدود به تقویت یا اتصال ساده نیست؛ بلکه می‌توان با کمی دقت و طراحی، از نبشی به شکل‌های خلاقانه و موثر برای افزایش دوام، دقت و کارایی چارچوب بهره برد. موارد زیر مثال‌هایی از این کاربردها هستند:
- تقویت پشت لولا: برای جلوگیری از تاب‌خوردن ورق، یک نبشی با ضخامت ۳ تا ۴ میلی‌متر پشت لولا جوش می‌شود. این قطعه فشار تکراری باز و بسته شدن را جذب می‌کند و به آن «پشت‌لولایی» می‌گویند.
- کنج‌گیری گوشه‌ها: برای حفظ زاویه قائمه و شاقول ماندن چارچوب، در گوشه‌های داخلی از نبشی استفاده می‌شود؛ این کار مانع از کج‌شدن چارچوب حین حمل یا نصب می‌شود.
- تقویت محل قفل برقی: نصب قفل‌های سنگین یا مقابل قفل نیاز به یک نبشی تقویتی ۵۰×۵۰ با ضخامت ۵ میلی‌متر دارد تا فشار وارده را مهار کند و از کج‌شدن ورق جلوگیری شود.
- ریل‌گذاری برای درب کشویی: در چارچوب‌هایی که برای درب ریلی طراحی شده‌اند، از نبشی به‌عنوان ریل راهنما استفاده می‌شود. این نبشی در بخش فوقانی یا کف چارچوب جوش می‌شود و غلتک روی آن حرکت می‌کند.
- تراز کردن قاب‌های تاب‌خورده: برای اصلاح تاب یا پیچش چارچوب، یک نبشی بلند و صاف (مثلا ۳۰×۵ به طول ۱.۵ متر) از داخل به‌صورت موقت یا دائم بسته می‌شود تا قاب صاف بماند.
- اتصالات مقاوم برای یراق‌آلات خاص: نصب یراق‌آلاتی مانند آرام‌بند هیدرولیک یا قفل ضدسرقت، نیاز به تقویت موضعی با نبشی ضخیم دارد تا از تاب برداشتن یا ضعف اتصالات جلوگیری شود.
- ساخت فریم فرعی برای شیشه: در درهایی که بخشی از آن با شیشه پر می‌شود، فریم داخلی از نبشی ساخته می‌شود تا شیشه با دقت و ایمنی در جای خود قرار گیرد.
سخن آخر
در ساخت و نصب چارچوب در و پنجره، نبشی یکی از پرمصرف‌ترین قطعات فلزی به شمار می‌رود. کاربردهای آن، از تقویت محل نصب لولا و قفل گرفته تا تراز کردن قاب و ساخت فریم‌های داخلی، فراتر از انتظار است. در این متن، به مهم‌ترین موارد استفاده‌ی عملی و حرفه‌ای از نبشی در چارچوب‌ها اشاره شد و همچنین ایده‌هایی خاص برای تقویت نقاط حساس، افزایش دوام یراق‌آلات و اجرای تمیزتر پروژه‌ها ارائه گردید. به‌کارگیری درست این تکنیک‌ها می‌تواند کیفیت نصب، ایمنی سازه و عمر مفید درب و پنجره را به‌طور چشمگیری افزایش دهد.
