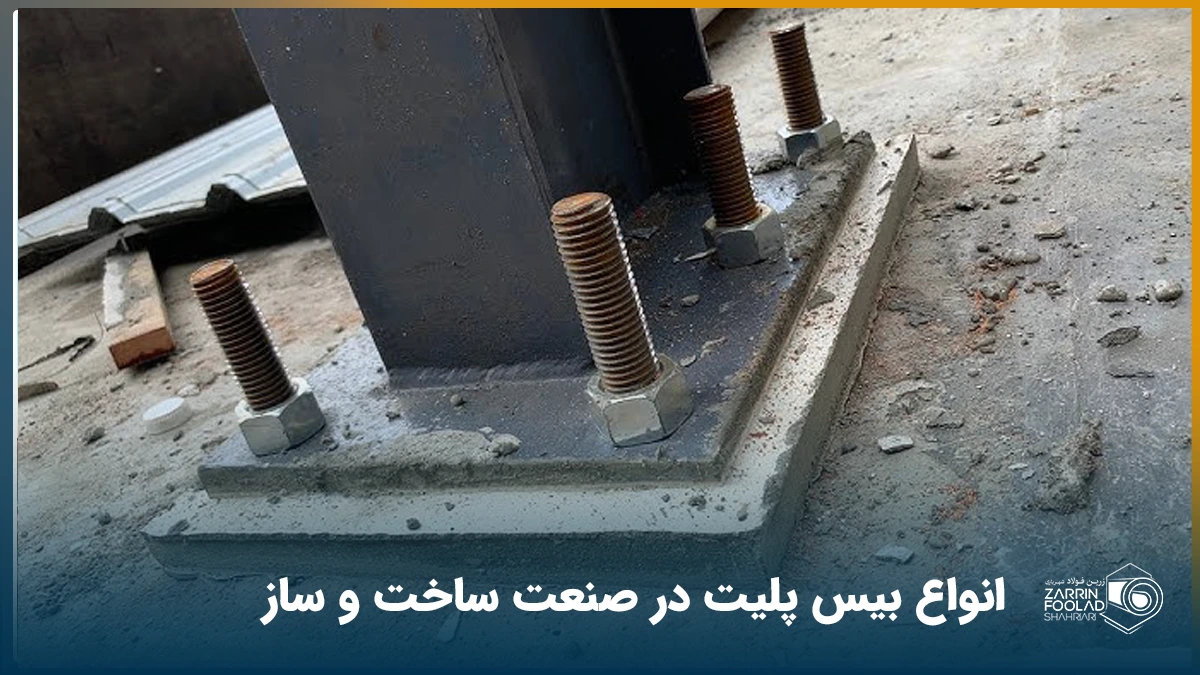

انواع بیس پلیت در صنعت ساخت و ساز؛ ویژگی‌ها و کاربردها

هر سازه فلزی، هرچقدر هم که با دقت طراحی و اجرا شده باشد بدون یک نقطه اتکای مطمئن روی زمین معنا پیدا نمی‌کند. این نقطه اتکا همان بیس پلیت یا صفحه ستون است؛ قطعه‌ای فولادی که در ظاهر ساده به نظر می‌رسد اما نقش حیاتی در انتقال بار ستون‌ها به فونداسیون و تضمین ایمنی کل سازه دارد. بیس پلیت‌ها بسته به نوع طراحی و شرایط پروژه، شکل‌ها و ویژگی‌های متفاوتی دارند و هرکدام برای ماموریتی خاص در دنیای ساخت‌وساز ساخته می‌شوند. در ادامه با انواع صفحه ستون، ویژگی‌ها و کاربردهایشان آشنا می‌شویم تا ببینیم چرا انتخاب درست آن‌ها یکی از حساس‌ترین تصمیم‌های مهندسی است.

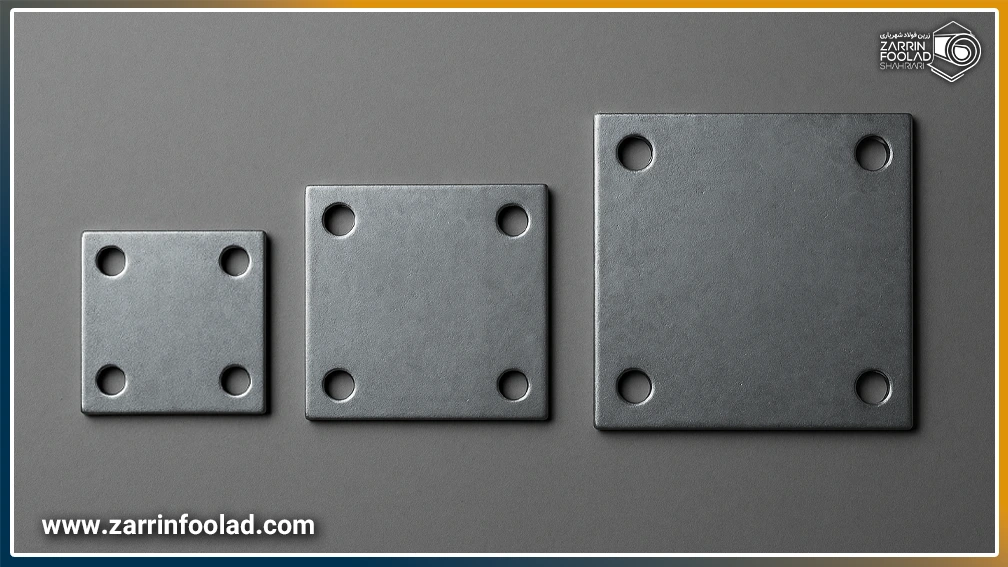

انواع بیس پلیت از نظر ابعاد و کاربردها

ابعاد بیس پلیت یکی از مهم‌ترین پارامترهایی است که مستقیما بر ظرفیت باربری، نحوه انتقال نیرو و حتی طول عمر سازه اثر می‌گذارد. انتخاب درست اندازه صفحه ستون به عواملی مانند ابعاد مقطع ستون، میزان بارهای وارده و مقاومت بتن فونداسیون بستگی دارد. به طور کلی می‌توان بیس پلیت‌ها را از نظر ابعاد به سه دسته کوچک، متوسط و بزرگ تقسیم کرد که هرکدام متناسب با شرایط خاصی طراحی و استفاده می‌شوند. در زرین فولاد شهریاری بیس پلیت با ابعاد سفارشی مشتریان عرضه می‌گردد.

 بیس پلیت کوچک

وقتی ابعاد بیس پلیت از 20 × 20 تا 30 × 30 سانتی‌متر باشد به آن بیس پلیت کوچک می‌گویند. این سایز بیشتر برای ستون‌هایی با مقاطع کوچک یا پروژه‌هایی با بارهای سبک استفاده می‌شود و ضخامت صفحه ستون‌های تولید شده در این ابعاد بین 8 تا 20 میلی‌متر است. یکی از نمونه‌های رایج استفاده از بیس پلیت کوچک، در سازه‌های LSF است که به دلیل وزن کم و بارهای محدود، نیازی به صفحات ستون بزرگ ندارند. قیمت سازه lsf و بیس پلیت کوچک بسیار مناسب‌تر از پروفیل‌ها و پلیت‌های سنگین است.

کاربرد صفحه ستون کوچک

به دلیل محدودیت در ظرفیت باربری، بیس پلیت کوچک معمولا در پروژه‌های سبک یا موقت دیده می‌شود، مانند:

• ساختمان‌های یک یا دو طبقه فلزی
• سایبان‌ها و انبارهای سبک
• سازه‌های موقت یا قابل جابه‌جایی

 بیس پلیت متوسط

رایج‌ترین نوع صفحه ستون، سایز متوسط آن است که در اغلب پروژه‌های ساختمانی و صنعتی کاربرد دارد. ابعاد صفحه ستون متوسط از 35 × 35 تا 50 ×50 متغیر است و ضخامت آن بین 20 تا 30 میلی‌متر در نظر گرفته می‌شود. این ابعاد به گونه‌ای انتخاب می‌شوند که علاوه بر انتقال بارهای قائم، در برابر نیروهای جانبی همچون باد و زلزله نیز عملکرد مطمئنی داشته باشند.

کاربرد صفحه ستون متوسط

بیس پلیت سایز متوسط به دلیل تعادل میان ظرفیت و هزینه، بیشترین استفاده را در سازه‌های معمولی دارد. بیشترین کاربردهای این نوع از صفحه ستون عبارت است از:

• ساختمان‌های مسکونی و تجاری چند طبقه
• سوله‌های صنعتی با دهانه متوسط
• پل‌های کوچک و سازه‌های نیمه‌سنگین

 بیس پلیت بزرگ

صفحه ستون‌های بزرگ برای ستون‌هایی با مقاطع عظیم یا پروژه‌های بسیار سنگین به کار می‌روند. ابعاد آنها معمولا بین 55 × 55 تا 100 × 100 سانتی متر است؛ سطح گسترده آن‌ها فشار وارده را به صورت یکنواخت‌تری روی بتن پخش می‌کند و مانع خردشدگی یا ترک‌خوردگی فونداسیون می‌شود.

کاربرد صفحه ستون بزرگ

از آن‌جایی که قیمت هر کیلو صفحه ستون برای کارفرما مهم است، ابعاد کم پلیت باعث صرفه‌جویی در هزینه‌ها می‌شود. اما اغلب در پروژه‌هایی که ایمنی و ظرفیت بالا در اولویت است از بیس پلیت بزرگ استفاده می‌شود. مانند:

• برج‌ها و ساختمان‌های بلندمرتبه
• پل‌های بزرگراهی و سازه‌های زیربنایی سنگین
• سوله‌های عظیم با دهانه‌های وسیع


انواع صفحه ستون از نظر نوع اتصال

نحوه اتصال بیس پلیت به ستون از نظر ایمنی و عملکرد سازه اهمیت بسیار زیادی دارد. انتخاب نوع اتصال به شرایط بارگذاری، نوع پروژه، میزان سهولت در نصب و حتی امکان جداسازی بعدی بستگی دارد. به طور کلی صفحه ستون‌ها را می‌توان بر اساس نوع اتصال به دو گروه اتصال جوشی و اتصال پیچی تقسیم کرد.

صفحه ستون با اتصال جوشی

در حالت اتصال جوشی، بیس پلیت به صورت مستقیم به ستون جوش داده می‌شود. اتصال جوشی به دلیل یکپارچگی بالا، مقاومت خوبی در برابر برش و خمش دارد. با این حال، اجرای آن نیازمند دقت بالا و نیروی متخصص است.

ویژگی‌ها
این ویژگی‌ها نشان می‌دهند اتصال جوشی چه مزایا و محدودیت‌هایی دارد:

• استحکام بالا و پیوستگی مناسب
• وابسته به کیفیت جوشکاری و مهارت اجرا
• مناسب برای سازه‌های دائم که نیاز به جداسازی ندارند

صفحه ستون با اتصال پیچی

اتصال پیچی یکی از رایج‌ترین روش‌های اتصال ستون به بیس پلیت است که از پیچ و مهره برای محکم کردن دو المان به یکدیگر استفاده می‌کند. این روش به دلیل مزایای متعدد خود، به ویژه در شرایطی که سرعت و ایمنی در اولویت هستند، محبوبیت زیادی دارد.

ویژگی‌ها
با توجه به این ویژگی‌ها، اتصال پیچی برای پروژه‌هایی که انعطاف و تنظیم لازم دارند، مناسب است:

• سرعت و سهولت نصب
• عملکرد بهتر در برابر زلزله و بار های دینامیکی
• مناسب برای سازه‌هایی که نیاز به جداسازی یا تعمیر دارند.

نکات مهم برای انتخاب انواع بیس پلیت

انتخاب صحیح بیس پلیت نقش مستقیم در ایمنی و دوام سازه دارد. صفحه ستون باید با ابعاد ستون، بارهای وارده، مقاومت بتن و شرایط محیطی هماهنگ باشد تا بتواند به درستی نیروها را به فونداسیون منتقل کند. در ادامه به بررسی معیارهای کلیدی در انتخاب صفحه ستون می‌پردازیم:

ظرفیت بیس پلیت

ظرفیت بیس پلیت نشان‌دهنده توانایی آن در تحمل وزن ستون و نیروهای جانبی است. این ظرفیت بستگی مستقیم به ابعاد و ضخامت صفحه، مقاومت فولاد و چیدمان بولت‌ها دارد و باید با بار طراحی سازه هماهنگ شود. به همین دلیل هنگام خرید پروفیل ساختمانی علاوه بر قیمت، وزن آن‌ها نیز بسیار مهم است.

ابعاد مقطع ستون

ابعاد مقطع ستون مشخص می‌کند که بیس پلیت چه سطحی برای توزیع بار نیاز دارد. ستون‌های بزرگ‌تر نیازمند بیس پلیت با سطح تماس بیشتر و ضخامت مناسب هستند تا فشار وارده روی بتن به طور یکنواخت توزیع شود.

مقاومت بتن زیر بیس پلیت

مقاومت فشاری بتن، میزان بار قابل تحمل توسط بیس پلیت را تعیین می‌کند. بتن ضعیف می‌تواند باعث ترک یا خردشدگی زیر صفحه ستون شود، بنابراین استفاده از بتن با مقاومت کافی و استاندارد ضروری است.

آرماتوربندی و گروت زیر بیس پلیت

آرماتوربندی درست باعث توزیع یکنواخت نیرو و جلوگیری از تمرکز تنش‌ها می‌شود. گروت با ویژگی‌های غیرانقباضی و مقاومت بالا، فضای زیر بیس پلیت را پر کرده و اتصال ستون به فونداسیون را تثبیت می‌کند.

ضخامت بیس پلیت

ضخامت بیس پلیت تعیین‌کننده مقاومت آن در برابر خمش و تغییر شکل است. انتخاب ضخامت مناسب باید با توجه به بار ستون و ابعاد مقطع انجام شود تا از آسیب صفحه و بتن جلوگیری گردد.

طراحی بیس پلیت و بولت‌های مهاری

طراحی بیس پلیت شامل تعیین تعداد و چینش بولت‌ها، ابعاد صفحه و مقاومت مصالح است. بولت‌های مهاری باید مطابق استاندارد و موقعیت بارگذاری نصب شوند تا اتصال ستون به فونداسیون پایدار و ایمن باقی بماند.

روش نصب صفحه ستون

صفحه ستون باید کاملا تراز و عمود بر فونداسیون قرار گیرد و بولت‌ها در موقعیت دقیق خود نصب شوند. فضای زیر بیس پلیت با گروت نیز با مقاومت مناسب و به صورت غیرانقباضی پر می‌شود تا تماس کامل با بتن برقرار شود. دقت در اجرای این مراحل از تمرکز تنش و نشست ناخواسته جلوگیری می‌کند. اجرای صحیح در نحوه نصب بیس پلیت به طور مستقیم پایداری، ایمنی و دوام سازه را تضمین می‌کند.

جمع‌بندی

بیس پلیت، نقطه اتصال ستون به فونداسیون است و انتخاب درست ابعاد، ضخامت، ظرفیت و نوع اتصال آن نقش مستقیم در پایداری سازه دارد. انواع بیس پلیت کوچک، متوسط و بزرگ با کاربردهای مشخص، بسته به بار وارده و نوع ستون، در ساخت‌وساز استفاده می‌شوند. طراحی دقیق بیس پلیت و بولت‌ها، گروت‌ریزی استاندارد و نصب صحیح صفحه ستون، تضمین می‌کند که بار به صورت یکنواخت به بتن منتقل شود و از ترک یا نشست جلوگیری گردد. با رعایت این اصول و توجه به نکات فنی مانند مقاومت بتن، ابعاد مقطع ستون و آرماتوربندی، عملکرد بیس پلیت بهینه شده و ایمنی و دوام سازه تضمین می‌شود.
