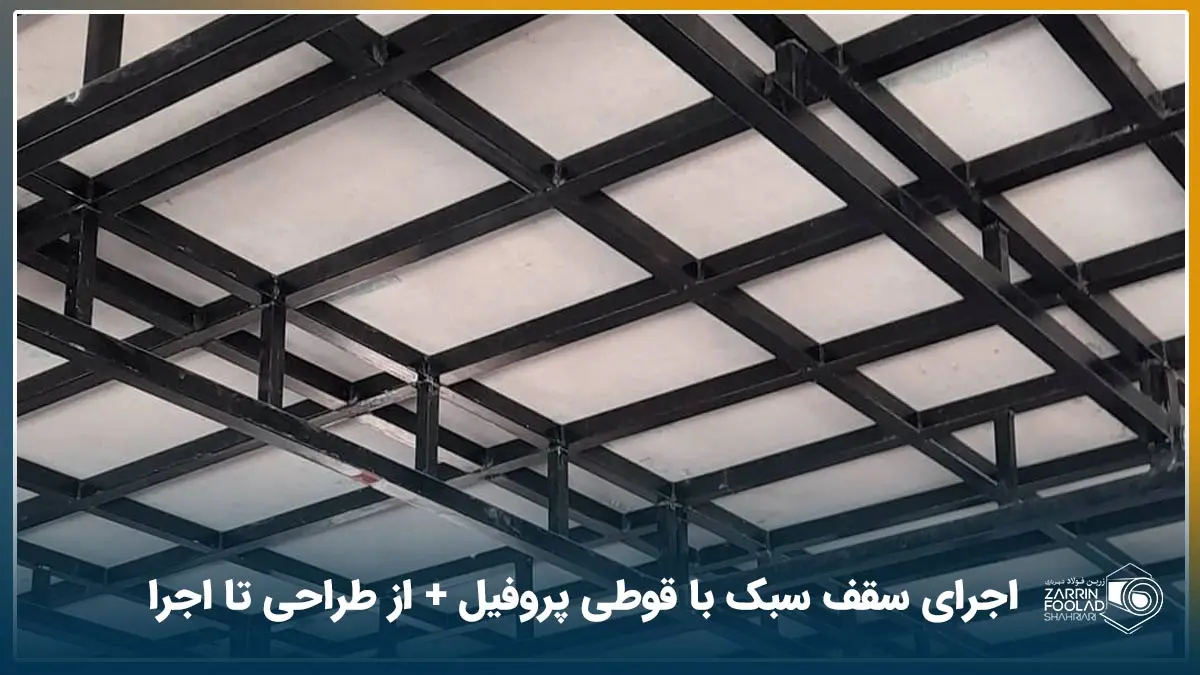

اجرای سقف سبک با قوطی پروفیل + نکات اجرایی آن

دوران سقف‌های سنگین و سنتی به سر آمده است. امروزه، قوطی پروفیل‌های سبک به عنوان ستون فقرات سازه‌هایی کارآمد و اقتصادی، نقشی کلیدی در معماری مدرن ایفا می‌کنند. این مقاطع فولادی توخالی، چگونه توانسته‌اند با وزن کمتر، مقاومتی مهندسی‌شده و عملکرد لرزه‌ای بهتر را به ارمغان بیاورند؟ با ما همراه باشید تا به دنیای اجرای سقف‌های سبک قدم بگذاریم و تمام نکات کلیدی آن را که هر متخصصی باید بداند، از زیر و بم بررسی کنیم.

معرفی سقف سبک با قوطی پروفیل

سقف سبک، یکی از روش‌های نوین در صنعت ساختمان است که در آن، اسکلت اصلی یا شاسی سقف با استفاده از مقاطع فولادی توخالی (Hollow Structural Section – HSS) که عموماً با نام قوطی پروفیل سبک شناخته می‌شوند، اجرا می‌گردد. این پروفیل‌ها که معمولاً در مقاطع مربع یا مستطیل تولید می‌شوند، بسته به شرایط محیطی و کاربری از انواع ورق‌های فولادی ساخته می‌شوند؛ از جمله ورق سیاه (نورد گرم) به عنوان ماده پایه و اقتصادی، ورق روغنی (نورد سرد) برای دقت ابعادی بالاتر و سطح صاف‌تر و ورق گالوانیزه برای مقاومت عالی در برابر زنگ‌زدگی و خوردگی که برای محیط‌های مرطوب ضروری است. این سیستم به دلیل مزایای برجسته‌ای همچون وزن کم (که منجر به کاهش بار مرده ساختمان می‌شود)، سرعت بالای اجرا و دوام مطلوب، به گزینه‌ای محبوب برای سقف سازه‌هایی نظیر سوله‌های صنعتی، پارکینگ‌ها، ویلاها و ساختمان‌های مسکونی کم‌طبقه تبدیل شده است.

چرا قوطی پروفیل برای سقف سبک انتخاب مناسبی است؟

پیش از ورود به جزئیات اجرایی، بهتر است بدانیم چرا این مقاطع فولادی توخالی تا این حد پرکاربرد شده‌اند. قوطی‌های پروفیل به دلیل داشتن ممان اینرسی بالا (مقاومت ذاتی مقطع در برابر خمش) در هر دو جهت، مقاومت بسیار خوبی در برابر خمش و پیچش از خود نشان می‌دهند. این ویژگی به مهندسان اجازه می‌دهد تا با مصرف فولاد کمتر، به شبکه‌ای مستحکم و پایدار برای زیرسازی سقف دست یابند. این سازه فلزی سبک، بستری ایده‌آل برای نصب انواع پوشش‌های نهایی مانند کناف (گچ‌برگ)، ورق‌های PVC، سمنت برد، چوب و حتی رابیتس فراهم می‌کند.

انواع سقف سبک قابل اجرا با قوطی پروفیل

قوطی پروفیل‌های سبک به دلیل تطبیق‌پذیری بالا، در ساخت انواع سقف‌های سبک به کار می‌روند. انواع رایج این سقف­ها شامل سقف‌های تیرچه کامپوزیت، تیرچه کرومیت، سقف‌های کاذب و سقف‌های شیروانی و شیب‌دار می‌شوند:

• سقف‌های تیرچه کامپوزیت: در این سیستم، سقف از ترکیب تیرهای اصلی فولادی (مانند تیرآهن) و یک دال بتنی ساخته می‌شود که با برش‌گیرهایی (مانند گل‌میخ) به یکدیگر متصل شده و عملکردی یکپارچه دارند. در این ساختار، نقش اصلی قوطی پروفیل سبک، معمولا به عنوان تیرهای فرعی (است که بین تیرهای اصلی قرار گرفته و ورق‌های فلزی (عرشه فولادی) را قبل از بتن‌ریزی نگه می‌دارند. استفاده از قوطی پروفیل سبک به عنوان تیرچه اصلی و باربر که در بتن دفن شود، در این سیستم رایج نیست و توجیه مهندسی ندارد.
• تیرچه کرومیت: قوطی‌های سبک در این روش نه به‌عنوان عناصر اصلی تیرچه، بلکه برای تقویت جانبی سازه، زیرسازی و ایجاد کلاف‌های عرضی مورد استفاده قرار می‌گیرند. با توجه به اینکه در این روش نیازی به شمع‌بندی نیست، سرعت اجرای آن بسیار بالا بوده و به صرفه‌جویی در زمان کمک می‌کند.
• سقف‌های کاذب: در این نوع سقف فضای مناسبی برای قرارگیری تاسیسات، عایق‌بندی، لوله‌کشی و همچنین اجرای نورپردازی تعبیه شده و المان‌های فولادی سبک نظیر پروفیل کناف یا قوطی به عنوان یکی از اعضای اصلی زیرسازی آن محسوب می‌شوند. قوطی‌های گالوانیزه یا آلومینیوم به دلیل وزن کم و مقاومت بالای خود در برابر عوامل آسیب‌زننده، به افزایش کارایی و دوام سقف کمک می‌کنند.

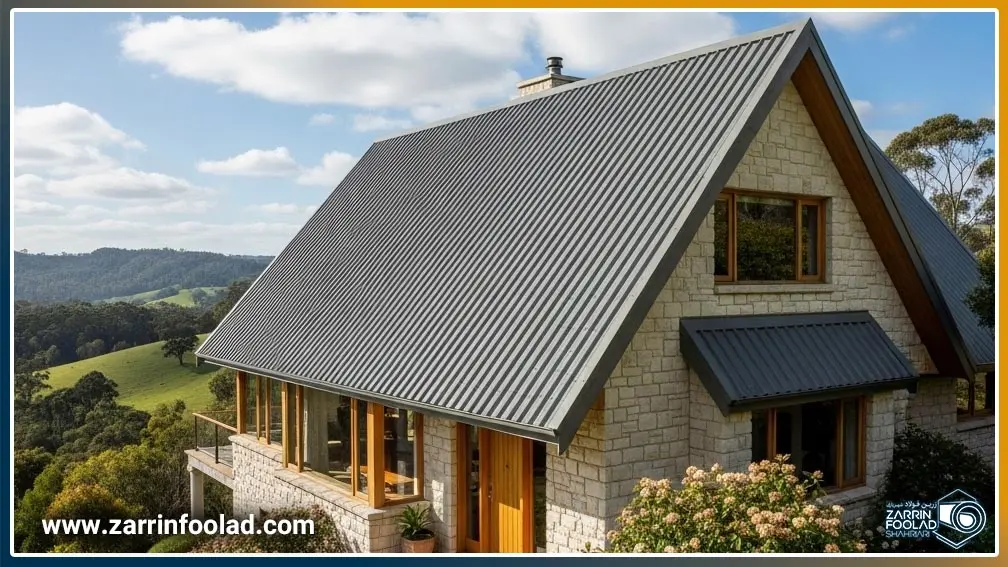

• سقف‌های شیروانی و شیب‌دار: قوطی‌های سبک به منظور ایجاد زیرسازی و تقویت سازه، در نقش یکی از اجزای اصلی در تولید و ساخت سقف شیروانی به‌کار گرفته می‌شوند. این نوع سقف به‌ویژه برای مناطق پربارش گزینه‌ای عالی است و می‌تواند آسیب‌های ناشی از تجمع آب، برف و رطوبت را کاهش دهد.

جدول مقایسه انواع سقف سبک

انتخاب نهایی بین این چهار روش به نیازهای پروژه شما بستگی دارد. برای کمک به این تصمیم‌گیری، جدول زیر یک مقایسه سریع و کاربردی از ویژگی‌های کلیدی هر سیستم ارائه می‌دهد.

نوع سقف	کاربرد اصلی قوطی پروفیل	بزرگ‌ترین مزیت	بهترین گزینه برای…
کامپوزیت	تیر فرعی (پرلین)	استحکام و یکپارچگی بالا	پارکینگ‌ها، ساختمان‌های تجاری
تیرچه کرومیت	مهاربندی و کلاف عرضی	سرعت اجرای فوق‌العاده	پروژه‌های چندطبقه و زمان‌بندی فشرده
سقف کاذب	شبکه زیرسازی (اسکلت)	زیبایی و پنهان‌سازی تاسیسات	فضاهای داخلی مسکونی، اداری و تجاری
شیروانی	اعضای اصلی سازه (تیر و خرپا)	تخلیه آب و برف	ویلاها و ساختمان‌ها در مناطق پربارش

مراحل اجرای سقف با پروفیل قوطی

مراحل اجرای سقف با قوطی پروفیل سبک بسته به نوع سقف (شیروانی، کاذب، کامپوزیت و غیره) می‌تواند متفاوت باشد. با این حال یک سری مراحل کلی و مشترک برای اجرای این نوع سقف‌ها در نظر گرفته می‌شوند:

• طراحی: طراحی اصولی، پیش‌نیاز اجرای دقیق سقف‌های سبک است. در این مرحله ابتدا باید به ‌روشنی مشخص شود که قصد اجرای چه نوع سقفی را دارید تا در تعیین فاصله بین قوطی‌ها به مشکل برنخورید. توجه داشته باشید که نقشه‌ها و پلان‌های طراحی بر اساس دهانه، نوع پوشش و بارگذاری مورد بررسی قرار می‌گیرند.
• آماده‌سازی: در مرحله آماده‌سازی هم ابزارها و مصالح مورد نیاز از جمله قوطی‌ها، پیچ و مهره‌ها و تجهیزات جوشکاری بر اساس نیاز تهیه می‌شوند. سپس قوطی‌ها برش داده شده و عملیات سوراخ‌کاری روی آن‌ها، طبق جزئیات فنی، در کارخانه یا کارگاه انجام می‌گیرد.

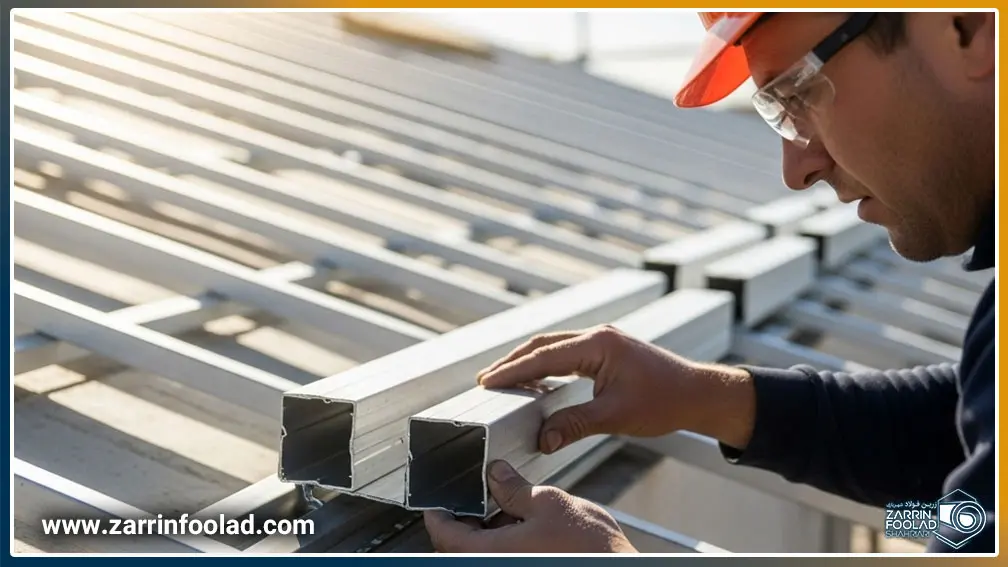

• زیرسازی و نصب سازه: مرحله زیرسازی و نصب سازه اصلی به صورت دقیق و بر اساس نقشه‌های فنی انجام می‌شود. در این مرحله تیرهای اصلی و فرعی با رعایت فواصل مشخص‌شده در نقشه‌ها، به‌صورت منظم در کنار یکدیگر قرار می‌گیرند تا فرآیند شاسی‌کشی به‌طور کامل انجام شود. برای اتصال قطعات، بسته به نوع طراحی، از پیچ و مهره یا جوشکاری با الکترودهای مناسب (مانند E6013 برای جوشکاری عمومی یا E7018 برای اتصالات تحت بار زیاد) استفاده می‌کنند.
• تقویت سازه: به منظور تقویت سازه در برابر فشارهای جانبی باید از خرپاهای بادبند یا مهاربندهای ضربدری بهره برد. در همین مرحله، جهت محافظت از سطح قوطی‌ها در برابر خوردگی، یک لایه آستر ضدزنگ (پرایمر) روی آن‌ها اعمال می‌گردد. در صورت اهمیت بالای نمای ظاهری و نیاز به تقویت بیشتر هم استفاده از رنگ‌های صنعتی دو جزئی مانند اپوکسی یا پلی‌یورتان توصیه می‌شود. عایق‌های حرارتی و صوتی (مانند پشم شیشه و پشم سنگ) نیز در همین مرحله نصب می‌گردند.
• نصب پوشش سقف: پس از پایان مراحل قبلی، فرآیند نصب پوشش سقف آغاز می‌شود. در این مرحله، با توجه به نوع پوشش، فاصله مناسب بین تیرریزی تعیین شده تا نصب پوشش بر اساس اصول فنی انجام گیرد. به عنوان مثال فاصله استاندارد تیرریزی در اجرای سقف شیروانی فلزی بین 60 تا 90 سانتی‌متر است. در نهایت هم برای جلوگیری از نفوذ آب و هوای نامطلوب در محل اتصالات، عملیات درزگیری با موادی مانند چسب سیلیکون یا فلاشینگ انجام شده و فرآیند آب‌بندی تمام می‌شود.

محاسبه هزینه اجرای سقف قوطی پروفیل

برای محاسبه هزینه اجرای سقف، باید مجموع قیمت تمام مصالح را در نظر گرفت. این شامل هزینه اصلی قوطی پروفیل و پوشش نهایی، به علاوه هزینه‌های جانبی مانند پیچ، الکترود، ضدزنگ و مواد آب‌بندی می‌شود. به این مبلغ، دستمزد توافقی تیم اجرایی (که بر اساس متر مربع و پیچیدگی طرح تعیین می‌گردد) و هزینه‌های متفرقه مانند حمل و نقل اضافه می‌شود.

اما برای یک بودجه‌بندی دقیق، باید دو عامل کلیدی دیگر را نیز لحاظ کرد: پِرتی مصالح (معمولا ۵ تا ۱۵ درصد بیشتر از مساحت واقعی) و هزینه‌های پیش‌بینی نشده (حدود ۱۰ تا ۱۵ درصد از کل هزینه). با در نظر گرفتن این موارد و استعلام قیمت‌های به‌روز به دلیل نوسانات بازار، برای مثال اطلاع از آخرین قیمت ورق شیروانی ۶ متری برآورد شما از یک تخمین ساده به یک بودجه قابل اطمینان و حرفه‌ای تبدیل می‌شود.

مقایسه سقف ساخته شده با قوطی پروفیل با سایر سقف‌ها

پوشش سقف با قوطی پروفیل سبک روشی مدرن و بهینه‌سازی شده است که در مقایسه با سقف‌های سنگین سنتی مانند تیرچه‌بلوک، مزایای قابل‌توجهی از جمله سرعت اجرای بالا، کاهش وزن کل سازه و هزینه تمام‌شده کمتر دارد. این سیستم برای کاربردهای مشخصی مانند سوله، ویلا، گلخانه و ساختمان‌های با دهانه متوسط طراحی می‌شود و برای تحمل بارهای همان کاربری، مقاومت کافی و مهندسی‌شده را داراست.

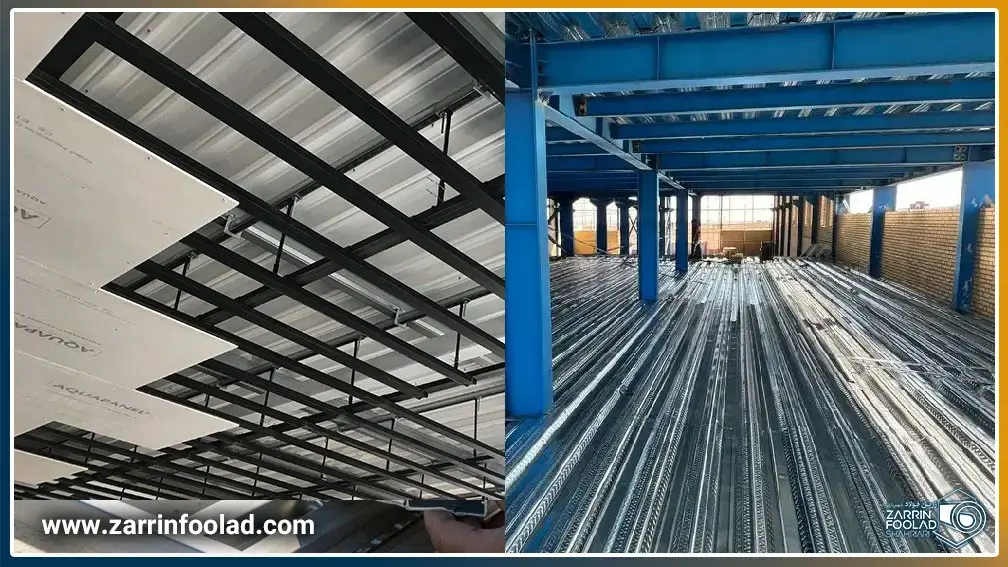

در مقایسه با دیگر سیستم‌های مدرن، سقف عرشه فولادی (Steel Deck) نیز گزینه‌ای سریع و کارآمد است، اما تفاوت اصلی در کاربری آن‌هاست؛ سیستم قوطی پروفیل برای ساخت اسکلت سقف‌های شیب‌دار ایده‌آل است، در حالی که عرشه فولادی برای ایجاد طبقات و بام‌های تخت در ساختمان‌های چندطبقه به کار می‌رود.

اگرچه این سقف‌ها برای تحمل بارهای بسیار سنگین مانند سقف طبقات پارکینگ طراحی نشده‌اند، اما به دلیل وزن کم، عملکرد لرزه‌ای بسیار بهتری از خود نشان می‌دهند و نیروی کمتری را در هنگام زلزله به سازه منتقل می‌کنند. بنابراین، انتخاب بین این سیستم و روش‌های سنتی، انتخاب بین قوی و ضعیف نیست، بلکه انتخاب هوشمندانه سیستم سازه‌ای متناسب با کاربری، بودجه و شرایط لرزه‌خیزی پروژه است.

اجرای سقف‌ با قوطی پروفیل سبک؛ راهکاری مناسب یا محدود؟

سقف سبک یک راهکار اقتصادی و مهندسی‌شده در ساخت‌وساز مدرن محسوب می‌شود که رکن اصلی آن قوطی پروفیل است. در پروژه‌هایی که سرعت اجرا، وزن کم و صرفه‌جویی اقتصادی اهمیت دارد، بکارگیری این نوع سقف انتخابی منطقی و توصیه‌شده از سوی متخصصان است. بار وارده بر سازه‌های سبک، به دلیل کاهش وزن و میزان متریال در آن‌ها، نسبت به سقف سنتی بسیار کمتر است که این مورد در اکثر مناطق اعم زلزله‌خیز، یک مزیت بزرگ محسوب می‌شود. در واقع سقف‌های ساخته‌شده با قوطی پروفیل سبک مانند یک خودروی سبک شهری، اقتصادی و کارآمد بوده و شما را به مقصد می‌رسانند.

توصیه نهایی

در هر منطقه جغرافیایی، شرایط جوی خاصی حاکم است که نقش تعیین‌کننده‌ای در امکان‌پذیری یا محدودیت استفاده از این سیستم دارد. بنابراین بهتر است برای انتخاب مناسب‌ترین روش، ابتدا تمامی این مسائل را با کارشناسان حوزه ساخت‌وساز در میان بگذارید. طبق نظر متخصصان و بر اساس استانداردهای ساخت‌وساز، در مناطق با رطوبت بالا باید از قوطی‌های گالوانیزه استفاده شود. در چنین شرایط آب‌و‌هوایی، خرید قوطی گالوانیزه گزینه‌ی مناسب برای ایجاد یک سازه‌ی مقاوم و بادوام است. این نوع پروفیل دارای پوششی از فلز روی (زینک) است که از نفوذ اثرات مخرب رطوبت به فولاد جلوگیری می‌کند.
